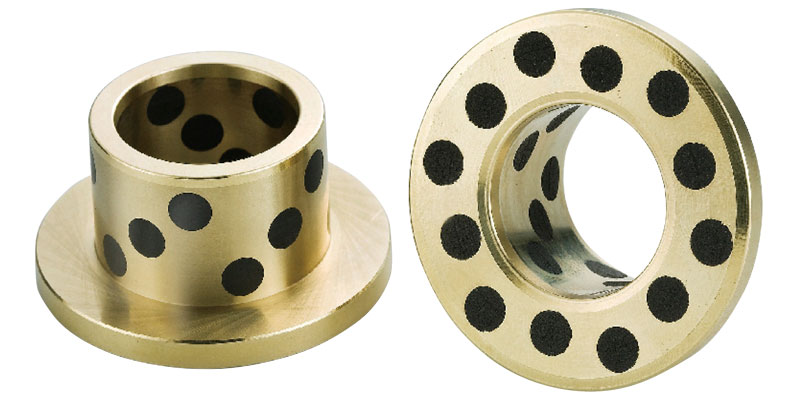

無給油ブッシュ

無給油ブッシュ

無給油ブッシュは高力黄銅鋳物（HBｓC3C）と固体潤滑剤を使用した金属系ベアリングです。機械構造上、給油が困難な場所やメンテナンスができないところ等、無給油・メンテナンスフリーの状況下で周動性・潤滑性に優れています。

無給油ブッシュ　ラインナップ

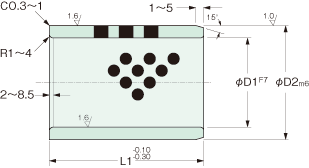

Y-50ストレートタイプ
Y-50ストレートタイプ Y-50ストレートタイプ
形　式 内径 D1 公差 D1F7 外径 D2 公差 D2m6 全長 L1
Y-50A-202810 20 +0.041
+0.020		 28 +0.021
+0.008		 10
Y-50A-202812 12
Y-50A-202815 15
Y-50A-202816 16
Y-50A-202819 19
Y-50A-202820 20
Y-50A-202825 25
Y-50A-202830 30
Y-50A-202835 35
Y-50A-202840 40
Y-50A-202850 50
Y-50A-203016 30 16
Y-50A-203020 20
Y-50A-203025 25
Y-50A-203030 30
Y-50A-203035 35
Y-50A-203040 40
Y-50A-253312 25 33 +0.025
+0.009 		12
Y-50A-253315 15
Y-50A-253316 16
Y-50A-253320 20
Y-50A-253325 25
Y-50A-253330 30
Y-50A-253335 35
Y-50A-253340 40
Y-50A-253350 50
Y-50A-253360 60
Y-50A-253512 35 12
Y-50A-253515 15
Y-50A-253516 16
Y-50A-253520 20
Y-50A-253525 25
Y-50A-253530 30
Y-50A-253535 35
Y-50A-253540 40
Y-50A-253550 50
Y-50A-303812 30 38 12
Y-50A-303815 15
Y-50A-303820 20
Y-50A-303825 25
Y-50A-303830 30
Y-50A-303835 35
Y-50A-303840 40
Y-50A-303850 50
Y-50A-303860 60
Y-50A-354420 35 +0.050
+0.025		 44 20
Y-50A-354425 25
Y-50A-354430 30
Y-50A-354435 35
Y-50A-354440 40
Y-50A-354450 50
Y-50A-354460 60
Y-50A-405020 40 50 20
Y-50A-405025 25
Y-50A-405030 30
Y-50A-405035 35
Y-50A-405040 40
Y-50A-405050 50
Y-50A-405060 60
Y-50A-405070 70
Y-50A-405080 80
Y-50A-506230 50 62 +0.030
+0.011		 30
Y-50A-506235 35
Y-50A-506240 40
Y-50A-506250 50
Y-50A-506260 60
Y-50A-506570 65 70
Y-50A-506580 80
Y-50A-607550 60 +0.060
+0.030		 75 50
Y-50A-607560 60
Y-50A-607570 70
Y-50A-607580 80
Y-50A-809660 80 96 +0.035
+0.013		 60
Y-50A-809670 70
Y-50A-809680 80
Y-50A-10012080 100 +0.071
+0.036 		120 80
Y-50A-100120100 100

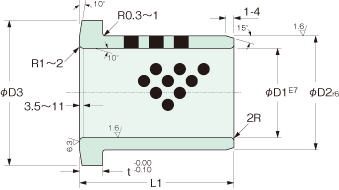

Y-50AFフランジタイプ
Y-50AFフランジタイプ Y-50AFフランジタイプ
形　式 内径 D1 公差 D1F7 外径 D2 公差 D2m6 フランジ径 D3 ツバ厚 t 全長 L1
Y-50AF-2015 20 +0.061
+0.040		 30 +0.041
+0.028		 40 3 15
Y-50AF-2020 5 20
Y-50AF-2025 25
Y-50AF-2030 30
Y-50AF-2035 35
Y-50AF-2040 +0.050
+0.034 		40
Y-50AF-2515 25 35 45 15
Y-50AF-2520 20
Y-50AF-2525 25
Y-50AF-2530 30
Y-50AF-2535 35
Y-50AF-2540 40
Y-50AF-2550 50
Y-50AF-3020 30 40 50 20
Y-50AF-3025 25
Y-50AF-3030 30
Y-50AF-3035 35
Y-50AF-3040 40
Y-50AF-3050 50
Y-50AF-3520 35 +0.075
+0.050		 45 60 3 20
Y-50AF-3525 5 25
Y-50AF-3530 30
Y-50AF-3535 35
Y-50AF-3540 40
Y-50AF-3550 50
Y-50AF-4020 40 50 65 20
Y-50AF-4025 25
Y-50AF-4030 30
Y-50AF-4035 35
Y-50AF-4040 40
Y-50AF-4050 50
Y-50AF-5030 50 60 +0.060
+0.041		 75 30
Y-50AF-5035 35
Y-50AF-5040 40
Y-50AF-5050 50
Y-50AF-5060 60

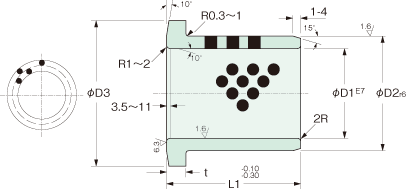

Y-50AFGスラストタイプ
Y-50AFGスラストタイプ Y-50AFGスラストタイプ
形　式 内径 D1 公差 D1F7 外径 D2 公差 D2m6 フランジ径 D3 公差 D3 ツバ厚 t 公差 t 全長 L1
Y-50AFG-2020 20 +0.061
+0.041		 28 +0.041
+0.028 		45 0
-0.03 		5 0
-0.03		 20
Y-50AFG-2025 25
Y-50AFG-2520 25 33 +0.050
+0.034		 50 20
Y-50AFG-2525 25
Y-50AFG-3025 30 38 55 25
Y-50AFG-3035 35
Y-50AFG-3525 35 +0.075
+0.050 		44 65 25
Y-50AFG-3535 35
Y-50AFG-4027(30) 40 50 70 7 27
Y-50AFG-4037(40) 37
Y-50AFG-4047(50) 47
Y-50AFG-5038(40) 50 62 +0.060
+0.041		 90 8 0
-0.04		 38
Y-50AFG-5048(50) 48
Y-50AFG-5058(60) 58
特殊無給油ブッシュ
特殊無給油ブッシュ
特殊無給油ブッシュ
特殊無給油ブッシュ
特殊無給油ブッシュ
特殊無給油ブッシュ
特殊無給油ブッシュ
特殊無給油ブッシュ
