SUS304回転軸は回転運動の中心軸として使用されるものです。オーステナイト系ステンレス SUS304を採用することで錆が発生しやすい環境での防錆効果が発揮できます。YSKのSUS304回転軸は真円度、真直度、同軸度といった幾何公差に対しても高精度のものを提供します。高精度を誇るYSKのSUS304回転軸を是非お使い下さい。

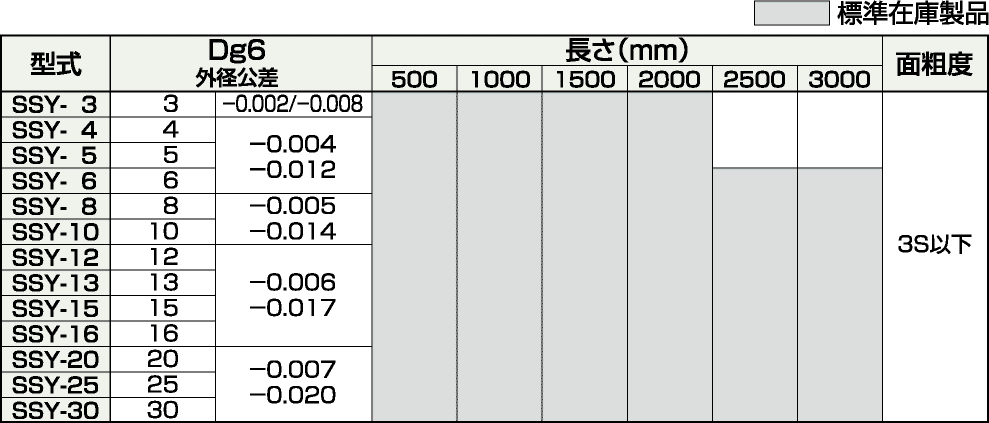

| SSY | |
|---|---|
| D公差 | g6 |
| 材質 | SUS304 |
| 表面処理 | − |

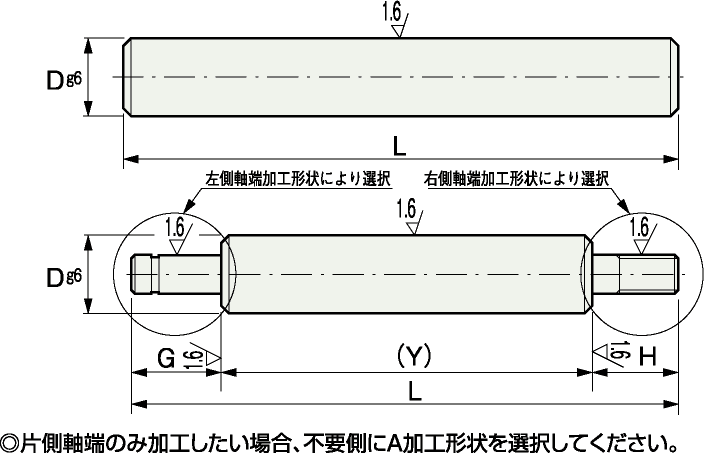

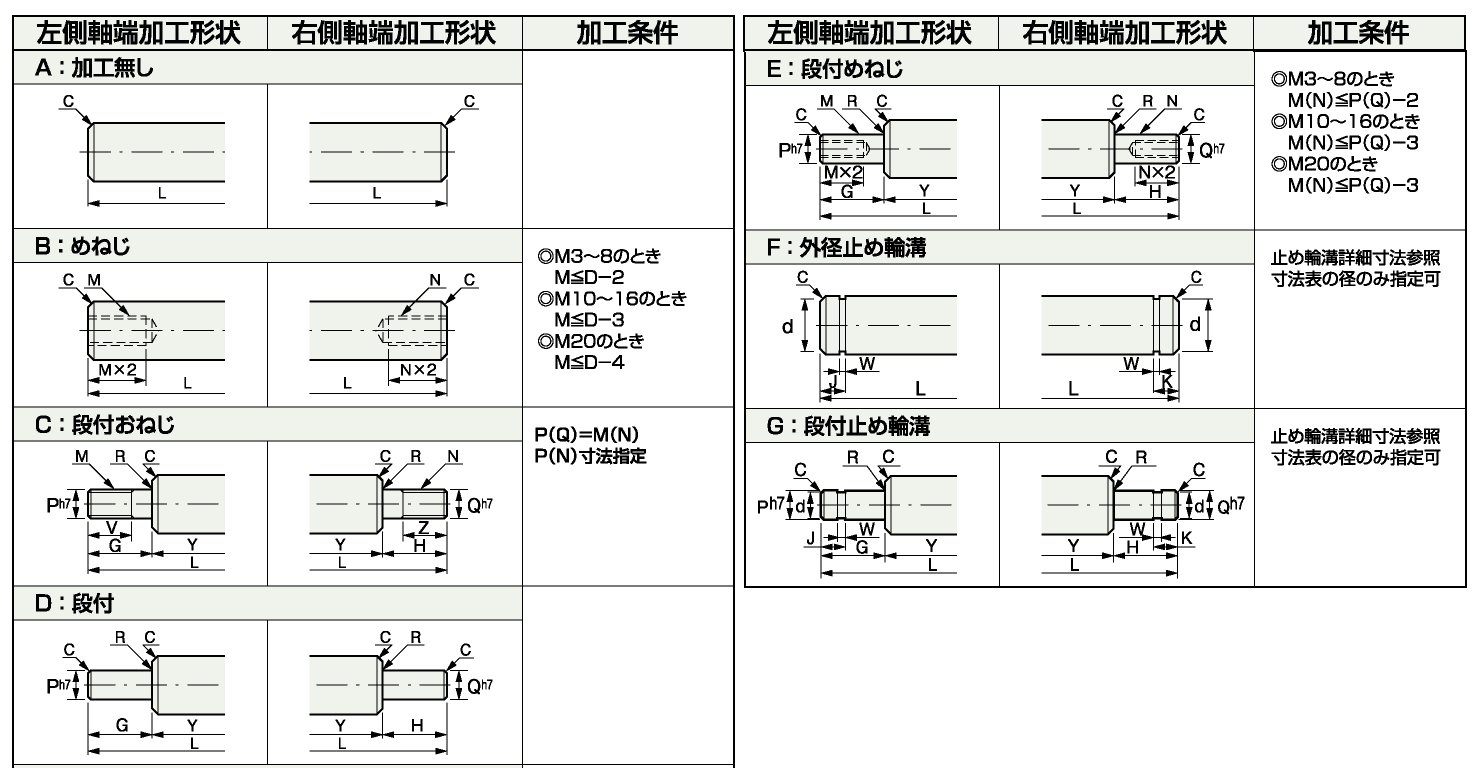

| 形式 | 左側軸端 加工形状 |
右側軸端 加工形状 |
D | L | G ・ H | V ・ Z | J ・ K | P ・ Q | M・N 選択 |
Y |
C | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1mm単位で指定 | 1mm単位で指定 | 1mm単位で指定 | ||||||||||
| SSY | A B C D E F G |
A B C D E F G |
6 8 12 13 16 20 25 30 |
20.0〜1500.0 （L≦D×50） |
2≦G≦P×5 2≦H≦Q×5 |
2≦V≦M×3 2≦Z≦N×3 & B≦G－2 Z≦H－2 （M・N≦6のとき） B≦G－3 Z≦H－3 （M・N≦8・10のとき） B≦G－5 Z≦H－5 （M・N≦12のとき） |
2≦J・K （D・P・Q≦6のとき) 3≦J・K （6＜D・P・Q≦10のとき） 4≦J・K （10＜D・P・Q≦20のとき） 6≦J・K （20＜D・P・Qのとき） |
D/3≦P・Q≦D | 3 4 5 6 8 10 12 16 20 24 30 |
Dが6〜16のとき Y≧20 Dが20〜25のとき Y≧25 Dが30のとき Y≧30 |
0.5 | 0.2 |

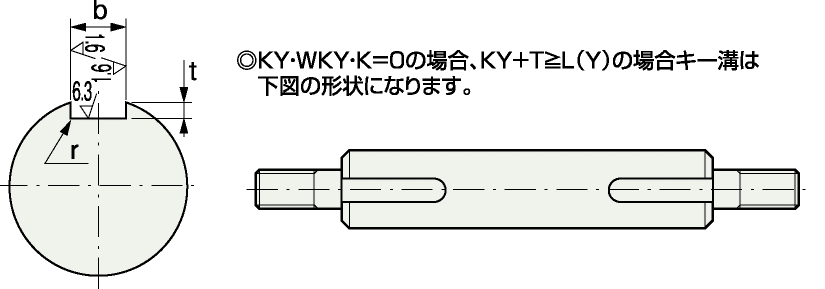

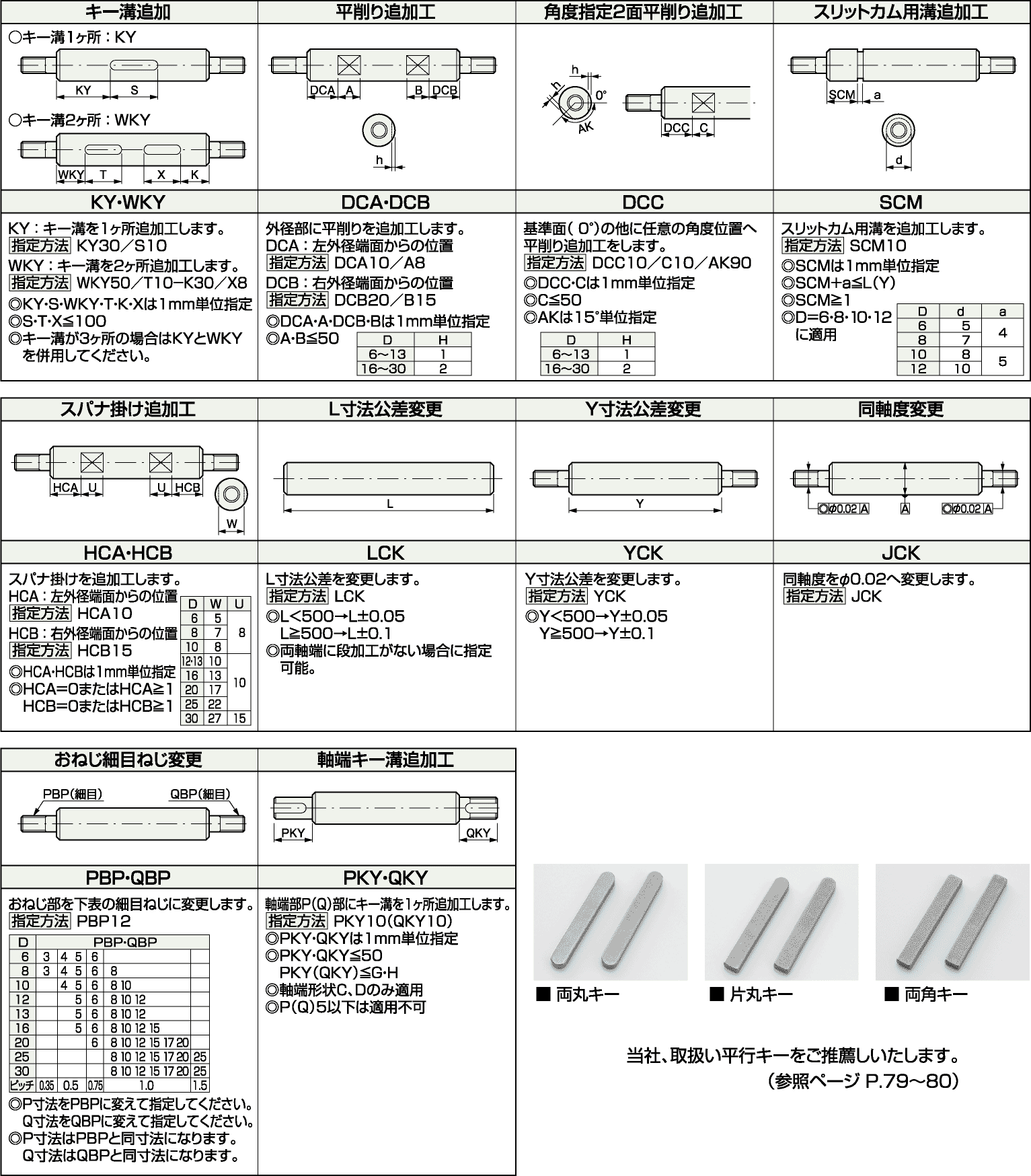

| 軸 径 | b | t | r | ||
|---|---|---|---|---|---|
| 基準寸法 | 許容差（N9） | 基準寸法 | 許容差 | ||
| 6〜7 | 2 |
−0.004 −0.029 |
1.2 |
＋0.1 0 |
0.08〜0.16 |
| 8〜11 | 3 |
1.8 |
|||
| 11〜12 | 4 |
0 −0.030 |
2.5 |
||
| 13〜17 | 5 |
3.0 |
0.16〜0.25 | ||
| 18〜22 | 6 | 3.5 | |||
| 23〜30 | 8 | 0 −0.036 |
4.0 | ＋0.2 0 |
|
| D・P・Q | d許容差 | w許容差 | ||
|---|---|---|---|---|
| 3 | 2 | +0.060 0 |
0.50 | +0.05 0 |
| 4 | 3 | +0.075 0 |
0.70 | +0.10 0 |
| 5 | 4 | |||
| 6 | 5 | |||
| 7 | 6 | 0.90 | ||
| 8 | 7 | +0.090 0 |
||
| 9 | 8 | |||
| 10 | 9.6 | 0 -0.09 |
1.15
|
＋0.14 0 |
| 11 | 10.5 |
−0.11 |
||
| 12 | 11.5 | |||
| 13 | 12.4 | |||
| 14 | 13.4 | |||
| 15 | 14.3 | |||
| 16 | 15.2 | |||
| 17 | 16.2 | |||
| 18 | 17 | 1.35 | ||
| 19 | 18 | |||
| 20 | 19 | 0 −0.21 |
||
| 21 | 20 | |||
| 22 | 21 | |||
| 23 | 22 | |||
| 24 | 22.9 | |||
| 25 | 23.9 | |||
| 26 | 24.9 | |||
| 28 | 26.6 | 1.65 | ||
| 29 | 27.6 | |||
| 30 | 28.6 | |||
