高精度・高品質　平行キー　MACHINE KEY

錆びにくいステンレスシャフトYSU-1

シャフト王国だからできる高精度・高品質な平行キー。S50C、SUS316の高精度引き抜き材を使用し精度の保証はもちろん、ご使用になるシャフトにベストマッチな平行キーをご提供いたします。

豊富な種類を揃える平行キー

YKM:両丸キー:S50C
YKMS:ステンレス両丸キー:SUS316
YKH:片丸キー:S50C
YKHS:ステンレス片丸キー:SUS316
YKK:両角キー:S50C
YKKS:ステンレス両角キー:SUS316

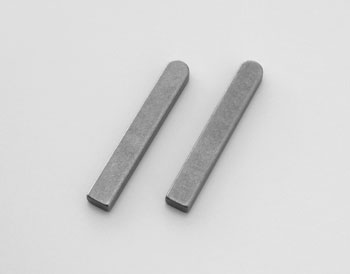

両丸キー

両丸キー

片丸キー

片丸キー

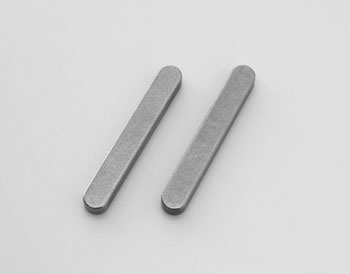

両角キー

両角キー1

オプション対応

長さ1mm単位でオーダーを承ります。
JIS規格外特殊寸法のオプションオーダーも承ります。
特殊材、焼入材などにも対応しております。

標準品一覧

幅×高さ	長さ
幅×高さ	8	10	12	14	15	16	18	20	22	24	25	28	30	32	35	40	45	50	55	60	65	70	75	80	85	90	100
2×2		○			○			○
3×3	○	○	○		○	○		○			○		○
4×4	○	○	○	○	○	○	○	○	○	○	○		○		○	○
5×5		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
6×6		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
7×7					○			○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
8×7					○			○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
10×8								○			○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
12×8											○		○		○	○	○	○	○	○	○	○	○	○	○	○	○

短納期対応

材質S50C ：幅高36×20㎜、長さ350㎜まで
材質SUS316 ：幅高16×10㎜、長さ300㎜まで

JISキー寸法公差

幅×高さ	幅	高さ
幅×高さ	許容差(h9)	許容差
2×2	0 -0.025	0 -0.025
3×3	0 -0.025	0 -0.025
4×4	0 -0.03	0 -0.03
5×5
6×6
7×7	0 -0.036	0 -0.036
8×7		0 -0.09
10×8
12×8	0 -0.043
14×9
16×10
18×11		0 -0.11
20×12	0 -0.052
22×14
25×14
28×16
32×18	0 -0.062
36×20	0 -0.062	0 -0.13

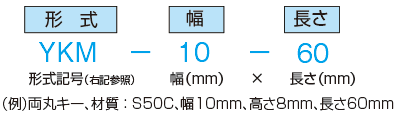

ご注文例

ご注文例

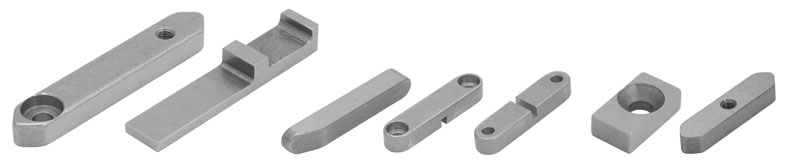

特殊キー

抜きタップ付きや座グリ穴付きなど特殊なキーも対応しております。

special_key
