YSSEC ステンレスリニアシャフト片側段付めねじ・片側段付おねじ

材質・公差

YSSEC
D公差	g6
材質	QPD5(SUS440C相当)
高周波焼入れ（D部のみ）	硬度HRC56〜

※QPD5は山陽特殊鋼株式会社が開発し製造販売する鋼材の商品名です。

形式

形式	Dg6		L	G	H	Z	P	M (並目)選択											Q 選択											Y 最小	R	C
形式	Dg6		1㎜単位で指定					M (並目)選択											Q 選択											Y 最小	R	C
YSSEC	8	−0.005 −0.014	24〜800	2≦G≦P×4	2≦H≦Q×5	Z≦H－2 （Q≦6のとき） Z≦H－3 （Q＝8 ・10のとき） Z≦H－5 （Q≧12のとき）	6	3	4	5									3	4	5	6	8							20	0.3	0.5
	10	−0.005 −0.014	24〜800				6〜 8	3	4	5	6									4	5	6	8	10
	12	−0.006 −0.017	24〜1000				6〜10	3	4	5	6	8									5	6	8	10	12
	13		24〜1000				6〜11	3	4	5	6	8	10								5	6	8	10	12
	15		24〜1000				6〜13	3	4	5	6	8	10								5	6	8	10	12
	16		24〜1200				6〜14		4	5	6	8	10								5	6	8	10	12	16
	20	−0.007 −0.020	29〜1200				8〜17		4	5	6	8	10	12								6	8	10	12	16	20			25		1.0
	25		29〜1200				8〜22		4	5	6	8	10	12	16								8	10	12	16	20	24		25
	30		34〜1500				9〜27				6	8	10	12	16	20							8	10	12	16	20	24	30	30
	35	−0.009 −0.025	39〜1500				9〜32					8	10	12	16	20	24							10	12	16	20	24	30	35	0.5
	40		44〜1500				11〜37						10	12	16	20	24	30							12	16	20	24	30	40
	50		74〜1500				11〜47							12	16	20	24	30								16	20	24	30	70

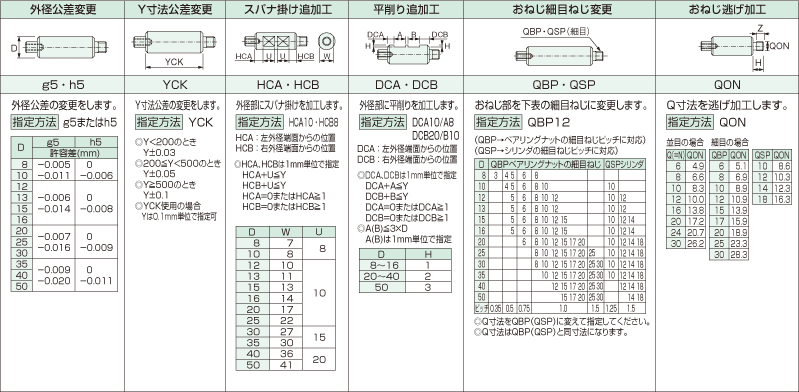

追加工

外径公差変更

Y寸法公差変更

スパナ掛け追加工

平削り追加工

おねじ細目ねじ変更

おねじ逃げ加工

g5・h5

YCK

HCA・HCB

DCA・DCB

QBP・QSP

QON

          外径公差の変更をします。
指定方法g5またはh5

                D
                g5
                h5

                許容差(㎜)

                8
                 -0.005
-0.011
                 0
-0.006

                10

                12
                 -0.006
-0.014
                 0
-0.008

                13

                15

                16

                20
                 -0.007
-0.016
                 0
-0.009

                25

                30

                35
                 -0.009
-0.020
                 0
-0.011

                40

                50

          Y寸法公差の変更をします。
指定方法YCK

            Y<200のときY±0.03
200≦Y<500のときY±0.05
Y≧500のときY±0.1
YCK使用の場合Yは0.1㎜単位で指定可

          外径部にスパナ掛けを加工します。
指定方法HCA10・HCB8
 HCA:左外径端面からの位置
HCB:右外径端面からの位置
            HCA、HCBは1㎜単位で指定

              HCA+U≦Y

              HCB+U≦Y

              HCA=0またはHCA≧1

              HCB=0またはHCB≧1

                D
                W
                U

                8
                78

                10
                8

                12
                10
                10

                13
                11

                16
                14

                20
                17

                25
                22

                30
                27
                15

                35
                30

                40
                36
                20

                50
                41

          外径部に平削り追加工します。
 指定方法DCA10/A8・DCB20/B10
 DCA:左外径端面からの位置
DCB:右外径端面からの位置
            DCA、DCBは1㎜単位で指定

              DCA+A≦Y

              DCB+B≦Y

              DCA=0またはDCA≧1

              DCB=0またはDCB≧1

A(B)≦3×D

              A(B)は1㎜単位で指定

                D
                H

                8〜16
                1

                20〜40
                2

                50
                3

          おねじ部を下表の細目ねじに変更します。
 指定方法QBP12
QBP→ベアリングナットの細目ねじピッチに対応
QSP→シリンダの細目ねじピッチに対応

      D
      QBPベアリングナットの細目ねじ
      QSPシリンダ

      8
      3
      4 5
      6
      8
      10

      10

      4 5
      6
      8
      10
      12

      10

      12

       5
      6
      8
      10
      12

      10
      12

      13

      5
      6
      8
      10
      12

      10
      12

      15

      5
      6
      8
      10
      12

      10
      12
      14

      16

      6
      8
      10
      12
      15

      10
      12
      14

      20

      6
      8
      10
      12
      15
      17
      20

      10
      12
      14
      18

      25

      8
      10
      12
      05
      17
      20
      25

      10
      12
      14
      18

      30

      8
      10
      12
      15
      17
      20
      25
      30
      10
      12
      14
      18

      35

      10
      12
      15
      17
      20
      25
      30
      10
      12
      14
      18

      40

      12
      15
      17
      20
      25
      30

      12
      14
      18

      50

      15
      17
      20
      25
      30

      14
      18

      ピッチ
      0.35
      0.5
      0.75
      1.0
      1.5
      1.25
      1.5

	          Q寸法をQBP(QSP)に変えて指定してください。
Q寸法をQBP(QSP)と同寸法になります。

         Q寸法部を逃げ加工します。
 指定方法PON

		      並目の場合
Q(=N)QON
64.9
86.6
108.3
1210.0
1613.8
2017.2
2420.7
3026.2

		         	          細目の場合
QBPQON
65.1
86.9
108.9
1210.9
1513.9
1715.9
2018.9
2523.3
3028.3

	         	          QSPQON
108.6
1210.3
1412.3
1816.3

ご注文形式

形式	ー	D	ー	L	ー	G	ー	P	ー	M	ー	H	ー	Z	ー	Q(QBP・QSP)	ー	追加工	(g5,h5,YCK,HCA,HCB,DCA,DCB,QON)
YSSEC	ー	20	ー	650	ー	G50	ー	P10	ー	M8	ー	H40	ー	Z30	ー	Q10	ー	YCK	HCB20

YSSEC ステンレスリニアシャフト 片側段付めねじ・片側段付おねじ

材質・公差

形式

追加工

ご注文形式

YSSEC ステンレスリニアシャフト片側段付めねじ・片側段付おねじ
