YSSCB ステンレス リニアシャフト 片側おねじ 片側めねじ

材質・公差

YSSCB
D公差 g6
材質 QPD5(SUS440C相当)
高周波焼入れ（D部のみ） 硬度HRC56〜
YSSCB ステンレス リニアシャフト 片側おねじ 片側めねじ
※QPD5は山陽特殊鋼株式会社が開発し製造販売する鋼材の商品名です。

形式

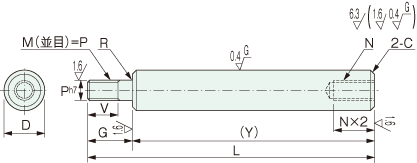

YSSCB ステンレス リニアシャフト 片側おねじ 片側めねじ
形式 Dg6 L G V P
選択		 N(並目)
選択		 Y
最小		 R C
1㎜単位で指定
YSSCB 4 −0.004
−0.012		 22〜300 2≦G≦P×5

V≦G－2
（P≦6のとき）

V≦G－3
（P＝8・10のとき）

V≦G－5
（P≧12のとき）

 3 4                   2                         20 0.2 0.2以下
5 22〜400 3 4 5                   2.6 3
6 22〜600 3 4 5 6                   3                     0.3 0.5
8 −0.005
−0.014		 22〜800 3 4 5 6 8                 3 4 5
10 22〜800   4 5 6 8 10               3 4 5 6
12 −0.006
−0.017		 22〜1000     5 6 8 10 12               4 5 6 8
13 22〜1000     5 6 8 10 12               4 5 6 8
15 22〜1000     5 6 8 10 12               4 5 6 8 10
16 22〜1200     5 6 8 10 12 16             4 5 6 8 10
20 −0.007
−0.020		 27〜1200       6 8 10 12 16 20           4 5 6 8 10 12         25 1.0
25 27〜1200         8 10 12 16 20 24         4 5 6 8 10 12 16
30 32〜1500         8 10 12 16 20 24 30           6 8 10 12 16 20     30
35 −0.009
−0.025		 37〜1500           10 12 16 20 24 30             8 10 12 16 20 24   35 0.5
40 42〜1500             12 16 20 24 30               10 12 16 20 24 30 40
50 72〜1500                16 20 24 30                 12 16 20 24 30 70

追加工

外径公差変更 Y寸法公差変更 スパナ掛け追加工 平削り追加工 おねじ細目ねじ変更 おねじ逃げ加工 ねじ細目ねじ変更
g5・h5 YCK HCA・HCB DCA・DCBPBP・PSP PONNSP
外径公差の変更をします。
指定方法g5またはh5
D g5 h5
許容差(㎜)
4 -0.004
-0.009 		0
-0.005
5
6
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Y寸法公差の変更をします。
指定方法YCK
  • Y<200のときY±0.03
  • 200≦Y<500のときY±0.05
  • Y≧500のときY±0.1
  • YCK使用の場合Yは0.1㎜単位で指定可
 外径部にスパナ掛けを加工します。
指定方法HCA10・HCB8
HCA:左外径端面からの位置
HCB:右外径端面からの位置
  • HCA、HCBは1㎜単位で指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0またはHCA≧1
    HCB=0またはHCB≧1
  • D4〜5は指定不可
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外径部に平削り追加工します。
指定方法DCA10/A8・DCB20/B10
DCA:左外径端面からの位置
DCB:右外径端面からの位置
  • DCA、DCBは1㎜単位で指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0またはDCA≧1
    DCB=0またはDCB≧1
  • A(B)≦3×D
    A(B)は1㎜単位で指定

D H
4〜5 0.5
6〜16 1
20〜40 2
50 3
おねじ部を下表の細目ねじに変更します。
指定方法PBP12

    PBP→ベアリングナットの細目ねじピッチに対応

    PSP→シリンダの細目ねじピッチに対応

D PBPベアリングナットの細目ねじ PSPシリンダ
3 3
4 3 4
6 3 4 5 6
8 3 4 5 6 8 10
10   4 5 6 8 10 12         10
12   5 6 8 10 12         10 12
13   5 6 8 10 12         10 12
15   5 6 8 10 12         10 12 14
16     6 8 10 12 15       10 12 14
20     6 8 10 12 15 17 20   10 12 14 18
25       8 10 12 05 17 20 25   10 12 14 18
30       8 10 12 15 17 20 25 30 10 12 14 18
35         10 12 15 17 20 25 30 10 12 14 18
40           12 15 17 20 25 30   12 14 18
50             15 17 20 25 30     14 18
ピッチ 0.35 0.5 0.75 1.0 1.5 1.25 1.5
  • P寸法をPBP(PSP)に変えて指定してください。
  • P寸法はPBP(PSP)と同寸法になります。
 P寸法部を逃げ加工します。
指定方法PON
並目の場合
P(=M)PON
64.9
86.6
108.3
1210.0
1613.8
2017.2
2420.7
3026.2
細目の場合
PBPPON
65.1
86.9
108.9
1210.9
1513.9
1715.9
2018.9
2523.3
3028.3
PSPPON
108.6
1210.3
1412.3
1816.3
 めねじ部を下表の細目ねじに変更します。
指定方法NSP12
DNSP
128
138
15810
16810
208101214
258101214
30810121418
35810121418
40810121418
508 121418
ピッチ1.001.251.50
  • N寸法をNSPに変えて、指定してください。
  • N寸法はNSPと同寸法になります。

ご注文形式

形式ーDーLーGーVーP(PBP・PSP)ーN(NSP)ー追加工(g5,h5,YCK,HCA,HCB,DCA,DCB,PON)
YSSCBー20ー650ーG50ーV30ーP10ーN8ーh5HCB50PON
