YSSAA ステンレスリニアシャフトストレート

材質・公差

YSSAA
D公差	g6
材質	QPD5(SUS440C相当)
高周波焼入れ（D部のみ）	硬度HRC56〜

※QPD5は山陽特殊鋼株式会社が開発し製造販売する鋼材の商品名です。

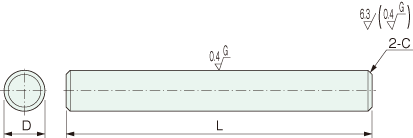

形式

形式	Dg6		L 1㎜単位で指定	C
YSSAA	3	−0.002 −0.008	10〜200	0.5
	4	−0.004 −0.012	10〜300
	5		10〜500
	6		20〜600
	8	−0.005 −0.014	20〜1000
	10	−0.005 −0.014	20〜1000
	12	−0.006 −0.017	20〜1500
	13		25〜1500
	15		25〜2000
	16		30〜2000
	20	−0.007 −0.020	30〜2000	1.0
	25		35〜3000
	30		35〜3000
	35	−0.009 −0.025	35〜3000
	40		50〜3000
	50		65〜3000

追加工

外径公差変更

L寸法公差変更

スパナ掛け追加工

平削り追加工

g5・h5

LCK

HCA・HCB

DCA・DCB

          外径公差の変更をします。
指定方法g5またはh5

                D
                g5
                h5

                許容差(㎜)

                3
                -0.002

                -0.006

                 0

                -0.004

                4
                -0.0024

                  -0.009

                 0

                  -0.005

5
6

                8
                 -0.005

                -0.011
                 0

                -0.006

                10

                12
                 -0.006

                -0.014
                 0

                -0.008

                13

                15

                16

                20
                 -0.007

                -0.016
                 0

                -0.009

                25

                30

                35
                 -0.009

                -0.020
                 0

                -0.011

                40

                50

          L寸法公差の変更をします。
指定方法LCK

            L<200のときL±0.03
200≦L<500のときL±0.05
500≦L≦1500のときL±0.1
L>1500のとき指定不可
LCK使用の場合Lは0.1㎜単位で指定可

          外径部にスパナ掛けを加工します。
指定方法HCA10・HCB8
 HCA:左外径端面からの位置
HCB:右外径端面からの位置
            HCA、HCBは1㎜単位で指定

              HCA+U≦L

              HCB+U≦L

              HCA=0またはHCA≧1

             HCB=0またはHCB≧1
D3〜5は指定不可

                D
                W
                U

                6
                5
                8

                8
                7

                10
                8

                12
                10
                10

                13
                11

                16
                14

                20
                17

                25
                22

                30
                27
                15

                35
                30

                40
                36
                20

                50
                41

          外径部に平削り追加工します。
 指定方法DCA10/A8・DCB20/B10
 DCA:左外径端面からの位置
DCB:右外径端面からの位置
            DCA、DCBは1㎜単位で指定

              DCA+A≦L

              DCB+B≦L

              DCA=0またはDCA≧1

              DCB=0またはDCB≧1

A(B)≦3×D

            A(B)は1㎜単位で指定

                D
                H

                3〜5
                0.5

                6〜16
                1

                20〜40
                2

                50
                3

ご注文形式

形式	ー	D	ー	L	ー	追加工	(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSSAA	ー	20	ー	650	ー	h5
