【シャフト王国YSK】リニアシャフト/YSBB

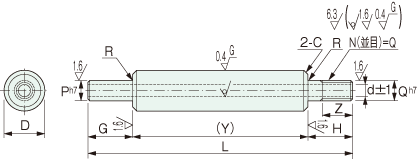

YSPDC パイプリニアシャフト片側段付・片側おねじ

材質・公差

YSPDC
D公差	g6
材質	SUJ2
高周波焼入れ（D部のみ）	硬度HRC60C〜

形式

形式	Dg6		L	G	P	H	Z	Q 選択								d	Y 最小	R	C
形式	Dg6		1mm単位で指定					Q 選択								d	Y 最小	R	C
YSPDC	6	−0.004 −0.012	24〜600	2≦G≦P×3	5≦P＜D	2≦G≦P×5	Z≦H－2 （Q≦6のとき） Z≦H－3 （Q≦8 ・10のとき） Z≦H－5 （Q≧12のとき）	6								2	20	0.3	0.5
	8	−0.005 −0.014	24〜800		6≦P＜D				8							3
	10	−0.005 −0.014	24〜800		7≦P＜D				8	10						4
	12	−0.006 −0.017	24〜1000		10≦P＜D					10	12					6
	13		24〜1000		10≦P＜D						12					7
	16		24〜1200		11≦P＜D							16				8
	20	−0.007 −0.020	29〜1200		13≦P＜D							16	20			10	25
	20		29〜1200		16≦P＜D								20			14			1.0
	25		29〜1200		18≦P＜D									24		15
	30		34〜1500		20≦P＜D									24	30	16	30
	35	−0.009 −0.025	39〜1500		24≦P＜D										30	19	35	0.5
	40	−0.009 −0.025	44〜1500		25≦P＜D										30	20	40	0.5

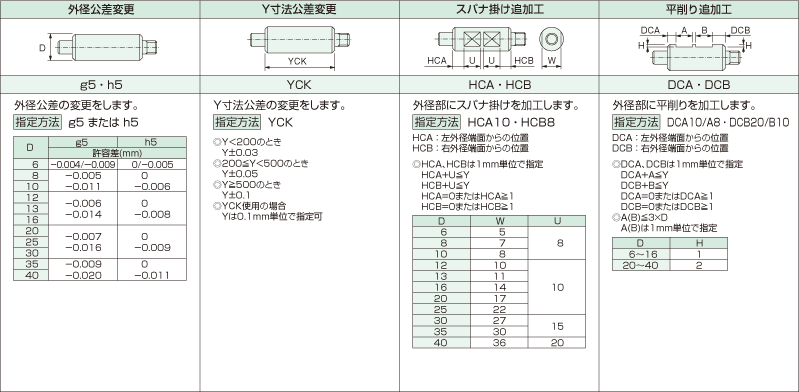

追加工

外径公差変更

Y寸法公差変更

スパナ掛け追加工

平削り追加工

g5・h5

YCK

HCA・HCB

DCA・DCB

外径公差の変更をします。
指定方法g5またはh5

			Dg5h5
許容差(mm)
6-0.004
-0.009
0
-0.005
8-0.005
-0.011
0
-0.006
10
12-0.006
-0.014
0
-0.008
13
16
20-0.007
-0.016
0
-0.009
25
30
35-0.009
-0.020
0
-0.011
40

	Y寸法公差の変更をします。
指定方法YCK

Y<200のときY±0.03
200≦Y<500のときY±0.05
Y≧500のときY±0.1
YCK使用の場合Yは0.1mm単位で指定可

	外径部にスパナ掛けを加工します。

指定方法HCA10・HCB8

HCA:左外径端面からの位置
HCB:右外径端面からの位置
HCA、HCBは1mm単位で指定
HCA+U≦Y
HCB+U≦Y
HCA=0またはHCA≧1
HCB=0またはHCB≧1

DWU
658
87
108
121010
1311
1614
2017
2522
302715
3530
403620

	外径部に平削り追加工します。

	指定方法DCA10/A8・DCB20/B10

DCA:左外径端面からの位置
DCB:右外径端面からの位置
DCA、DCBは1mm単位で指定
DCA+A≦Y
DCB+B≦Y
DCA=0またはDCA≧1
DCB=0またはDCB≧1
A(B)≦3×D
A(B)は1mm単位で指定


DH
6〜161
20〜402

ご注文形式

形式	ー	D	ー	L	ー	(d)	ー	G	ー	P	ー	H	ー	Z	ー	Q	ー	追加工	(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSPDC	ー	20	ー	650	ー	(10)	ー	G50	ー	P15	ー	H30	ー	Z25	ー	Q16	ー	h5	DCB20/B10
