YSPCC パイプ リニアシャフト 両側おねじ

材質・公差

YSPCC
D公差g6
材質SUJ2
高周波焼入れ(D部のみ)硬度HRC60C〜

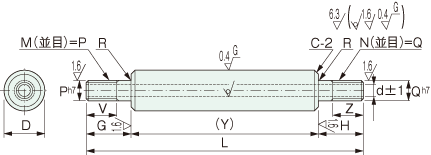

YSPCC パイプ リニアシャフト 両側おねじ

形式

YSPCC パイプ リニアシャフト 両側おねじ
形式 Dg6 L G ・ H V ・ Z P ・ Q
選択
d Y
最小
R C
1mm単位で指定
YSPCC 6 −0.004
−0.012
24〜600 2≦G≦P×5
2≦H≦Q×5

V≦G-2
(P≦6のとき)
V≦G-3
(P=8 ・10のとき)
V≦G-5
(P≧12のとき)
Z≦H-2
(Q≦6のとき)
Z≦H-3
(Q=8 ・10のとき)
Z≦H-5
(Q≧12のとき)

6               2 20 0.3 0.5
8 −0.005
−0.014
24〜800   8             3
10 24〜800   8 10           4
12 −0.006
−0.017
24〜1000     10 12         6
13 24〜1000       12         7
16 24〜1200         16       8
20 −0.007
−0.020
29〜1200         16 20     10 25 1.0
20 29〜1200           20     14
25 29〜1200             24   15
30 34〜1500             24 30 16 30
35 −0.009
−0.025
39〜1500               30 19 35 0.5
40 44〜1500               30 20 40

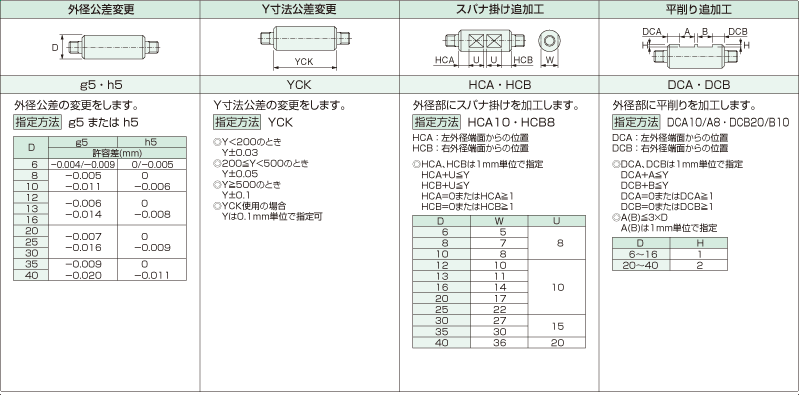

追加工

外径公差変更Y寸法公差変更スパナ掛け追加工平削り追加工
g5・h5YCKHCA・HCBDCA・DCB
外径公差の変更をします。
指定方法g5またはh5
Dg5h5
許容差(mm)
6

-0.004

-0.009

0

-0.005

8

-0.005

-0.011

0

-0.006

10
12

-0.006

-0.014

0

-0.008

13
16
20

-0.007

-0.016

0

-0.009

25
30
35

-0.009

-0.020

0

-0.011

40
Y寸法公差の変更をします。
指定方法YCK
  • Y<200のときY±0.03
  • 200≦Y<500のときY±0.05
  • Y≧500のときY±0.1
  • YCK使用の場合Yは0.1mm単位で指定可
外径部にスパナ掛けを加工します。
指定方法HCA10・HCB8
HCA:左外径端面からの位置
HCB:右外径端面からの位置
  • HCA、HCBは1mm単位で指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0またはHCA≧1
    HCB=0またはHCB≧1
DWU
658
87
108
121010
1311
1614
2017
2522
302715
3530
403620
外径部に平削り追加工します。
指定方法DCA10/A8・DCB20/B10
DCA:左外径端面からの位置
DCB:右外径端面からの位置
  • DCA、DCBは1mm単位で指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0またはDCA≧1
    DCB=0またはDCB≧1
  • A(B)≦3×D
    A(B)は1mm単位で指定

DH
6〜161
20〜402

ご注文形式

形式D(d)LGVPHZQ追加工(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSPCC20(14)650G50V30P20H30Z25Q20HCB20
