YSPCB パイプリニアシャフト片側おねじ・片側めねじ

材質・公差

YSPCB
D公差	g6
材質	SUJ2
高周波焼入れ（D部のみ）	硬度HRC60C〜

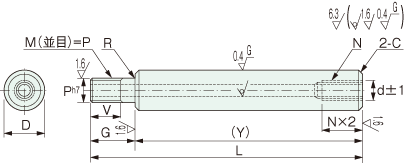

形式

形式	Dg6		L	G	V	P 選択								N（並目）選択											d	Y 最小	R	C
形式	Dg6		1mm単位で指定			P 選択								N（並目）選択											d	Y 最小	R	C
YSPCB	6	−0.004 −0.012	22〜600	2≦G≦P×5	V≦G－2 （P≦6のとき） V≦G－3 （P＝8 ・10のとき） V≦G－5 （P≧12のとき）	6								3											2	20	0.3	0.5
	8	−0.005 −0.014	22〜800				8								4	5									3
	10	−0.005 −0.014	22〜800				8	10								5	6								4
	12	−0.006 −0.017	22〜1000					10	12									8							6
	13		22〜1000						12										10						7
	16		22〜1200							16									10	12					8
	20	−0.007 −0.020	27〜1200							16	20									12	16				10	25		1.0
	20		27〜1200								20										16				14
	25		27〜1200									24										20			15
	30		32〜1500									24	30									20			16	30
	35	−0.009 −0.025	37〜1500										30										24		19	35	0.5
	40	−0.009 −0.025	42〜1500										30										24	30	20	40	0.5

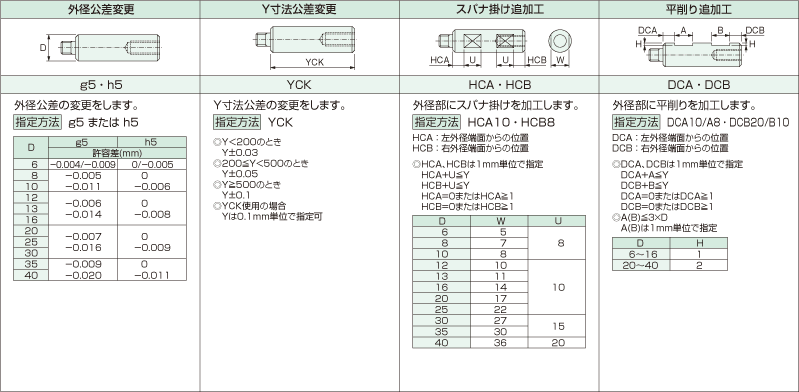

追加工

外径公差変更

Y寸法公差変更

スパナ掛け追加工

平削り追加工

g5・h5

YCK

HCA・HCB

DCA・DCB

外径公差の変更をします。
指定方法g5またはh5

			Dg5h5
許容差(mm)
6-0.004
-0.009
0
-0.005
8-0.005
-0.011
0
-0.006
10
12-0.006
-0.014
0
-0.008
13
16
20-0.007
-0.016
0
-0.009
25
30
35-0.009
-0.020
0
-0.011
40

	Y寸法公差の変更をします。
指定方法YCK

Y<200のときY±0.03
200≦Y<500のときY±0.05
Y≧500のときY±0.1
YCK使用の場合Yは0.1mm単位で指定可

	外径部にスパナ掛けを加工します。

指定方法HCA10・HCB8

HCA:左外径端面からの位置
HCB:右外径端面からの位置
HCA、HCBは1mm単位で指定
HCA+U≦Y
HCB+U≦Y
HCA=0またはHCA≧1
HCB=0またはHCB≧1

DWU
658
87
108
121010
1311
1614
2017
2522
302715
3530
403620

	外径部に平削り追加工します。

	指定方法DCA10/A8・DCB20/B10

DCA:左外径端面からの位置
DCB:右外径端面からの位置
DCA、DCBは1mm単位で指定
DCA+A≦Y
DCB+B≦Y
DCA=0またはDCA≧1
DCB=0またはDCB≧1
A(B)≦3×D
A(B)は1mm単位で指定


DH
6〜161
20〜402

ご注文形式

形式	ー	D	ー	(d)	ー	L	ー	G	ー	V	ー	P	ー	N	ー	追加工	(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSPCB	ー	20	ー	(14)	ー	650	ー	G50	ー	V30	ー	P20	ー	N16	ー	h5	DCB15/B8
