YSPBB パイプ リニアシャフト 両側めねじ

材質・公差

YSPBB
D公差 g6
材質 SUJ2
高周波焼入れ(D部のみ) 硬度HRC60C〜

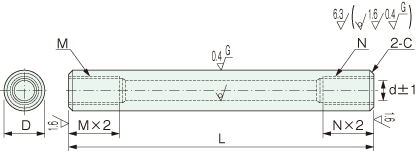

YSPBB パイプ リニアシャフト 両側めねじ

形式

YSPBB パイプ リニアシャフト 両側めねじ
形式 Dg6 L
1mm単位で指定
d M(並目)・N(並目)
選択
C
YSPBB 6 −0.004
−0.012
20〜600 2 3                     0.5
8 −0.005
−0.014
20〜800 3   4 5
10 20〜800 4     5 6
12 −0.006
−0.017
20〜1000 6         8
13 25〜1000 7           10
16 30〜1200 8           10 12
20 −0.007
−0.020
30〜1200 10             12 16
20 30〜1200 14               16       1.0
25 35〜1200 15                 20
30 35〜1500 16                 20
35 −0.009
−0.025
35〜1500 19                   24
40 50〜1500 20                   24 30
50 65〜1500 26                     30

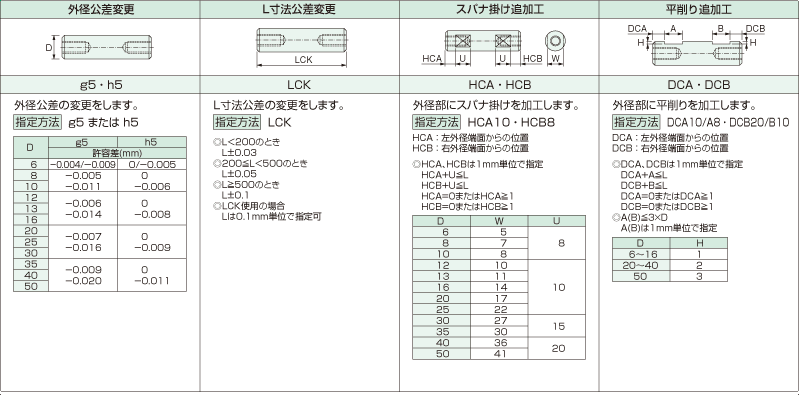

追加工

外径公差変更 L寸法公差変更 スパナ掛け追加工 平削り追加工
g5・h5 LCK HCA・HCB DCA・DCB
外径公差の変更をします。
指定方法g5またはh5
D g5 h5
許容差(㎜)
6 -0.004
-0.009
0
-0.005
8 -0.005
-0.011
0
-0.006
10
12 -0.006
-0.014
0
-0.008
13
15
16
20 -0.007
-0.016
0
-0.009
25
30
35 -0.009
-0.020
0
-0.011
40
50
L寸法公差の変更をします。
指定方法LCK
  • L<200のときL±0.03
  • 200≦L<500のときL±0.05
  • L≧500のときL±0.1
  • LCK使用の場合Lは0.1㎜単位で指定可
外径部にスパナ掛けを加工します。
指定方法HCA10・HCB8
HCA:左外径端面からの位置
HCB:右外径端面からの位置
  • HCA、HCBは1㎜単位で指定
    HCA+U≦L
    HCB+U≦L
    HCA=0またはHCA≧1
    HCB=0またはHCB≧1
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外径部に平削り追加工します。
指定方法DCA10/A8・DCB20/B10
DCA:左外径端面からの位置
DCB:右外径端面からの位置
  • DCA、DCBは1㎜単位で指定
    DCA+A≦L
    DCB+B≦L
    DCA=0またはDCA≧1
    DCB=0またはDCB≧1
  • A(B)≦3×D
    A(B)は1㎜単位で指定

D H
6〜16 1
20〜40 2
50 3

ご注文形式

形式D(d)LMN追加工(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSPBB20(14)650M16N16LCKDCB20/B10
