YSJA リニアシャフト片側V溝付

材質・公差

YSJA
D公差	g6
材質	SUJ2
高周波焼入れ（D部のみ）	硬度HRC60C〜

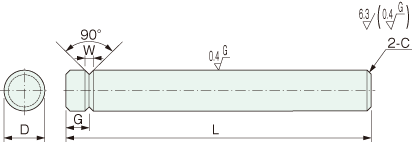

YSJA リニアシャフト片側V溝付

形式

YSJA リニアシャフト片側V溝付

形式	Dg6		L	G	W	C
形式	Dg6		1㎜単位で指定		W	C
YSJA	6	−0.004 −0.012	20〜600	G≧W	2	0.5
	8	−0.005 −0.014	20〜800		2
	10	−0.005 −0.014	20〜800		4
	12	−0.006 −0.017	20〜1000
	13		25〜1000
	15		25〜1000
	16		30〜1200
	20	−0.007 −0.020	30〜1200		6	1.0
	25		35〜1200		6
	30		35〜1500		8
	35	−0.009 −0.025	35〜1500		8
	40		50〜1500		12
	50		65〜1500		12

追加工

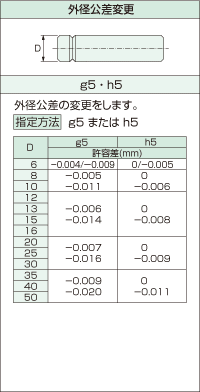

外径公差変更

g5・h5

外径公差の変更をします。
指定方法g5またはh5

D	g5	h5
D	許容差(㎜)
6	-0.004 -0.009	0 -0.005
8	-0.005 -0.011	0 -0.006
10	-0.005 -0.011	0 -0.006
12	-0.006 -0.014	0 -0.008
13
15
16
20	-0.007 -0.016	0 -0.009
25
30
35	-0.009 -0.020	0 -0.011
40
50

ご注文形式

形式	ー	D	ー	L	ー	G	ー	追加工	(g5,h5)
YSJA	ー	20	ー	650	ー	G10	ー	h5
