YSFF リニアシャフト両側リング溝付

材質・公差

YSFF
D公差	g6
材質	SUJ2
高周波焼入れ（D部のみ）	硬度HRC60C〜

YSFF リニアシャフト両側リング溝付

形式

YSFF リニアシャフト両側リング溝付

形式	Dg6		L 1㎜単位で指定	G・H	W	W	d	d	適用止め輪	C
形式	Dg6		L 1㎜単位で指定	G・H	W	許容差	d	許容差	適用止め輪	C
YSFF	3	−0.002 −0.008	10〜 400	2≦G≦50 2≦H≦50	0.5	＋0.05 0	2	＋0.06 0	JIS B2805 E型2	0.5
	4	−0.004 −0.012	10〜 400		0.7	＋0.1 0	3	＋0.06 0	JIS B2805 E型3
	5		10〜 400				4	＋0.075 0	JIS B2805 E型4
	6		20〜 600				5	＋0.075 0	JIS B2805 E型5
	8	−0.005 −0.014	20〜 800	3≦G≦50 3≦H≦50	0.9		7	＋0.09 0	JIS B2805 E型7
	10	−0.005 −0.014	20〜 800	3≦G≦50 3≦H≦50	1.15	＋0.14 0	9.6	0 －0.09	JIS B2804 C型10
	12	−0.006 −0.017	20〜1000	4≦G≦50 4≦H≦50			11.5	0 －0.11	JIS B2804 C型12
	13		25〜1000				12.4		JIS B2804 C型13
	15		25〜1000				14.3		JIS B2804 C型15
	16		30〜1200				15.2		JIS B2804 C型16
	20	−0.007 −0.020	30〜1200		1.35		19	0 －0.21	JIS B2804 C型20	1.0
	25		35〜1200	5≦G≦50 5≦H≦50	1.35		23.9		JIS B2804 C型25
	30		35〜1500	5≦G≦50 5≦H≦50	1.65		28.6		JIS B2804 C型30

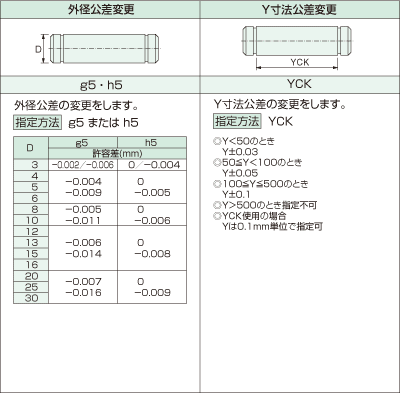

追加工

外径公差変更

Y寸法公差変更

g5・h5

YCK

外径公差の変更をします。
指定方法g5またはh5

D	g5	h5
D	許容差(㎜)
8	-0.005 -0.011	0 -0.006
10	-0.005 -0.011	0 -0.006
12	-0.006 -0.014	0 -0.008
13
15
16
20	-0.007 -0.016	0 -0.009
25
30

Y寸法公差の変更をします。
指定方法LCK

Y<50のときY±0.03
50≦Y<100のときY±0.05
100≦Y≦500のときY±0.1
Y>500のとき指定不可
YCK使用の場合Yは0.1㎜単位で指定可

ご注文形式

形式	ー	D	ー	L	ー	G	ー	H	ー	追加工	(g5,h5,YCK)
YSFF	ー	20	ー	650	ー	G10	ー	H12	ー	g5
