YSEE リニアシャフト 両側段付めねじ

材質・公差

YSEE
D公差g6
材質SUJ2
高周波焼入れ（D部のみ）硬度HRC60C〜
YSEE リニアシャフト 両側段付めねじ

形式

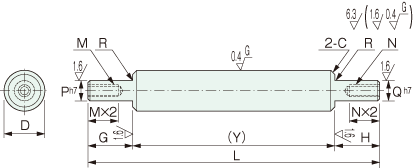

YSEE リニアシャフト 両側段付めねじ
形式Dg6L G ・ H P M（並目）・N（並目）
選択		 Y
最小		 R C
1㎜単位で指定
YSEE 8 −0.005
−0.014		 24〜800 2≦G≦P×4
2≦H≦Q×4		 6
 3 4 5                 20 0.3 0.5
10 24〜800 6〜 8
 3 4 5 6
12 −0.006
−0.017		 24〜1000 6〜10
 3 4 5 6 8
13 24〜1000 6〜11 3 4 5 6 8 10
15 24〜1000 6〜13
 3 4 5 6 8 10
16 24〜1200 6〜14   4 5 6 8 10
20 −0.007
−0.020		 29〜1200 8〜17
   4 5 6 8 10 12         25 1.0
25 29〜1200 8〜22
   4 5 6 8 10 12 16
30 34〜1500 9〜27
       6 8 10 12 16 20     30
35 −0.009
−0.025		 39〜1500 9〜32         8 10 12 16 20 24   35 0.5
40 44〜1500 11〜37           10 12 16 20 24 30 40
50 74〜1500  11〜47             12 16 20 24 30 70

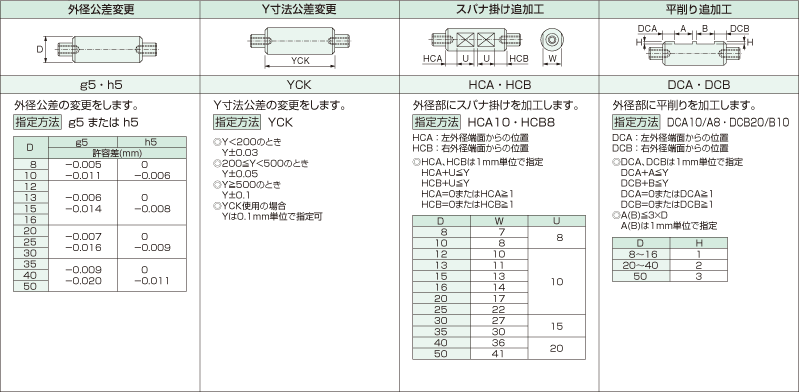

追加工

外径公差変更 Y寸法公差変更 スパナ掛け追加工 平削り追加工
g5・h5 YCK HCA・HCB DCA・DCB
外径公差の変更をします。
指定方法g5またはh5
D g5 h5
許容差(㎜)
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Y寸法公差の変更をします。
指定方法YCK
  • Y<200のときY±0.03
  • 200≦Y<500のときY±0.05
  • Y≧500のときY±0.1
  • YCK使用の場合Yは0.1㎜単位で指定可
 外径部にスパナ掛けを加工します。
指定方法HCA10・HCB8
HCA:左外径端面からの位置
HCB:右外径端面からの位置
  • HCA、HCBは1㎜単位で指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0またはHCA≧1
    HCB=0またはHCB≧1
D W U
8 78
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外径部に平削り追加工します。
指定方法DCA10/A8・DCB20/B10
DCA:左外径端面からの位置
DCB:右外径端面からの位置
  • DCA、DCBは1㎜単位で指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0またはDCA≧1
    DCB=0またはDCB≧1
  • A(B)≦3×D
    A(B)は1㎜単位で指定

D H
8〜16 1
20〜40 2
50 3

ご注文形式

形式ーDーLーGーPーMーHーQーNー追加工(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSEEー20ー650ーG50ーP10ーM8ーH40ーQ8ーN6ーh5DCA20/A10
