YSEC リニアシャフト 片側段付めねじ・片側段付おねじ

材質・公差

YSEC
D公差 g6
材質 SUJ2
高周波焼入れ（D部のみ） 硬度HRC60C〜

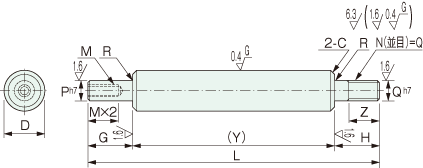

YSEC リニアシャフト 片側段付めねじ・片側段付おねじ

形式

YSEC リニアシャフト 片側段付めねじ・片側段付おねじ
形式 Dg6 L G H Z P M
(並目)選択		 Q
選択		 Y
最小		 R C
1㎜単位で指定
YSEC 8 −0.005
−0.014		 24〜800 2≦G≦P×4 2≦H≦Q×5

Z≦H－2
（Q≦6のとき）

Z≦H－3
（Q＝8 ・10のとき）

Z≦H－5
（Q≧12のとき）

 6 3 4 5                 3 4 5 6 8             20 0.3 0.5
10 24〜800 6〜 8
 3 4 5 6                 4 5 6 8 10
12 −0.006
−0.017		 24〜1000 6〜10 3 4 5 6 8                 5 6 8 10 12
13 24〜1000 6〜11 3 4 5 6 8 10               5 6 8 10 12
15 24〜1000 6〜13
 3 4 5 6 8 10               5 6 8 10 12
16 24〜1200 6〜14
   4 5 6 8 10               5 6 8 10 12 16
20 −0.007
−0.020		 29〜1200 8〜17   4 5 6 8 10 12               6 8 10 12 16 20     25 1.0
25 29〜1200 8〜22
   4 5 6 8 10 12 16               8 10 12 16 20 24
30 34〜1500 9〜27       6 8 10 12 16 20             8 10 12 16 20 24 30 30
35 −0.009
−0.025		 39〜1500 9〜32         8 10 12 16 20 24             10 12 16 20 24 30 35 0.5
40 44〜1500 11〜37           10 12 16 20 24 30             12 16 20 24 30 40
50 74〜1500  11〜47             12 16 20 24 30               16 20 24 30 70

追加工

外径公差変更 Y寸法公差変更 スパナ掛け追加工 平削り追加工 おねじ細目ねじ変更 おねじ逃げ加工
g5・h5 YCK HCA・HCB DCA・DCBQBP・QSP QON
外径公差の変更をします。
指定方法g5またはh5
D g5 h5
許容差(㎜)
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Y寸法公差の変更をします。
指定方法YCK
  • Y<200のときY±0.03
  • 200≦Y<500のときY±0.05
  • Y≧500のときY±0.1
  • YCK使用の場合Yは0.1㎜単位で指定可
 外径部にスパナ掛けを加工します。
指定方法HCA10・HCB8
HCA:左外径端面からの位置
HCB:右外径端面からの位置
  • HCA、HCBは1㎜単位で指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0またはHCA≧1
    HCB=0またはHCB≧1
D W U
8 78
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外径部に平削り追加工します。
指定方法DCA10/A8・DCB20/B10
DCA:左外径端面からの位置
DCB:右外径端面からの位置
  • DCA、DCBは1㎜単位で指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0またはDCA≧1
    DCB=0またはDCB≧1
  • A(B)≦3×D
    A(B)は1㎜単位で指定

D H
8〜16 1
20〜40 2
50 3
おねじ部を下表の細目ねじに変更します。
指定方法QBP12

    QBP→ベアリングナットの細目ねじピッチに対応

    QSP→シリンダの細目ねじピッチに対応

D QBPベアリングナットの細目ねじ QSPシリンダ
8 3 4 5 6 8 10
10   4 5 6 8 10 12         10
12   5 6 8 10 12         10 12
13   5 6 8 10 12         10 12
15   5 6 8 10 12         10 12 14
16     6 8 10 12 15       10 12 14
20     6 8 10 12 15 17 20   10 12 14 18
25       8 10 12 05 17 20 25   10 12 14 18
30       8 10 12 15 17 20 25 30 10 12 14 18
35         10 12 15 17 20 25 30 10 12 14 18
40           12 15 17 20 25 30   12 14 18
50             15 17 20 25 30     14 18
ピッチ 0.35 0.5 0.75 1.0 1.5 1.25 1.5
  • Q寸法をQBP(QSP)に変えて指定してください。
  • Q寸法をQBP(QSP)と同寸法になります。
Q寸法部を逃げ加工します。
指定方法PON
並目の場合
Q(=N)QON
64.9
86.6
108.3
1210.0
1613.8
2017.2
2420.7
3026.2
細目の場合
QBPQON
65.1
86.9
108.9
1210.9
1513.9
1715.9
2018.9
2523.3
3028.3
QSPQON
108.6
1210.3
1412.3
1816.3

ご注文形式

形式ーDーLーGーPーMーHーZーQ(QBP・QSP)ー追加工(g5,h5,YCK,HCA,HCB,DCA,DCB,QON)
YSECー20ー650ーG50ーP10ーM8ーH40ーZ30ーQ10ーYCKHCB20
