【シャフト王国YSK】リニアシャフト/YSEB 片側段付めねじ･片側めねじ

材質・公差

YSEB
D公差	g6
材質	SUJ2
高周波焼入れ（D部のみ）	硬度HRC60C〜

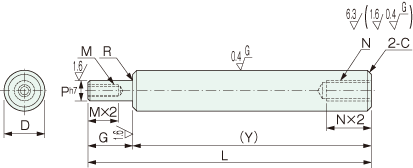

形式

形式	Dg6		L	G	P	M(並目) 選択											N(並目) 選択											Y 最小	R	C
形式	Dg6		1㎜単位で指定			M(並目) 選択											N(並目) 選択											Y 最小	R	C
YSEB	8	−0.005 −0.014	22〜800	2≦G≦P×4	6	3	4	5									3	4	5									20	0.3	0.5
	10	−0.005 −0.014	22〜800		6〜 8	3	4	5	6								3	4	5	6
	12	−0.006 −0.017	22〜1000		6〜10	3	4	5	6	8								4	5	6	8
	13		22〜1000		6〜11	3	4	5	6	8	10							4	5	6	8
	15		22〜1000		6〜13	3	4	5	6	8	10							4	5	6	8	10
	16		22〜1200		6〜14		4	5	6	8	10							4	5	6	8	10
	20	−0.007 −0.020	27〜1200		8〜17		4	5	6	8	10	12						4	5	6	8	10	12					25		1.0
	25		27〜1200		8〜22		4	5	6	8	10	12	16					4	5	6	8	10	12	16				25
	30		32〜1500		9〜27				6	8	10	12	16	20						6	8	10	12	16	20			30
	35	−0.009 −0.025	37〜1500		9〜32					8	10	12	16	20	24						8	10	12	16	20	24		35	0.5
	40		42〜1500		11〜37						10	12	16	20	24	30						10	12	16	20	24	30	40
	50		72〜1500		11〜47							12	16	20	24	30							12	16	20	24	30	70

追加工

外径公差変更

Y寸法公差変更

スパナ掛け追加工

平削り追加工

めねじ細目ねじ変更

g5・h5

YCK

HCA・HCB

DCA・DCB

NSP

          外径公差の変更をします。
指定方法g5またはh5

                D
                g5
                h5

                許容差(㎜)

                8
                 -0.005
-0.011
                 0
-0.006

                10

                12
                 -0.006
-0.014
                 0
-0.008

                13

                15

                16

                20
                 -0.007
-0.016
                 0
-0.009

                25

                30

                35
                 -0.009
-0.020
                 0
-0.011

                40

                50

          L寸法公差の変更をします。
指定方法LCK

            Y<200のときY±0.03
200≦Y<500のときY±0.05
Y≧500のときY±0.1
YCK使用の場合Yは0.1㎜単位で指定可

          外径部にスパナ掛けを加工します。
指定方法HCA10・HCB8
 HCA:左外径端面からの位置
HCB:右外径端面からの位置
            HCA、HCBは1㎜単位で指定

              HCA+U≦Y

              HCB+U≦Y

              HCA=0またはHCA≧1

              HCB=0またはHCB≧1

                D
                W
                U

                8
                7
                8

                10
                8

                12
                10
                10

                13
                11

                16
                14

                20
                17

                25
                22

                30
                27
                15

                35
                30

                40
                36
                20

                50
                41

          外径部に平削り追加工します。
 指定方法DCA10/A8・DCB20/B10
 DCA:左外径端面からの位置
DCB:右外径端面からの位置
            DCA、DCBは1㎜単位で指定

              DCA+A≦Y

              DCB+B≦Y

              DCA=0またはDCA≧1

              DCB=0またはDCB≧1

A(B)≦3×D

              A(B)は1㎜単位で指定

                D
                H

                8〜16
                1

                20〜40
                2

                50
                3

          めねじ部を下表の細目ねじに変更します。
 指定方法NSP12
	          DNSP
128
138
15810
16810
208101214
25810121418
30810121418
35810121418
4010121418
50121418
ピッチ1．001.251.50

	          N寸法をNSPに変えて指定して下さい。
N寸法はNSPと同寸法になります。

ご注文形式

形式	ー	D	ー	L	ー	G	ー	P	ー	M	ー	N(NSP)	ー	追加工	(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSEB	ー	20	ー	650	ー	G50	ー	P10	ー	M6	ー	N8	ー	YCK	HCB20
