YSCA リニアシャフト 片側おねじ

材質・公差

YSCA
D公差g6
材質SUJ2
高周波焼入れ（D部のみ）硬度HRC60C〜
YSCA リニアシャフト 片側おねじ

形式

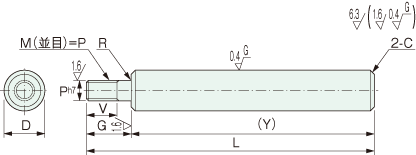

YSCA リニアシャフト 片側おねじ
形式Dg6L G V P
選択		 Y
最小		 R C
1㎜単位で指定
YSCA 3 −0.002
−0.008		 22〜200 2≦G≦P×5

V≦G－2
（P≦6のとき）

V≦G－3
（P＝8・10のとき）

V≦G－5
（P≧12のとき）

 3                     20 - 0.2以下
4 −0.004
−0.012		 22〜300 3 4                   0.2
5 22〜400 3 4 5
6 22〜600 3 4 5 6               0.3 0.5
8 −0.005
−0.014		 22〜800 3 4 5 6 8
10 22〜800   4 5 6 8 10
12 −0.006
−0.017		 22〜1000     5 6 8 10 12
13 22〜1000     5 6 8 10 12
15 22〜1000     5 6 8 10 12
16 22〜1200     5 6 8 10 12 16
20 −0.007
−0.020		 27〜1200       6 8 10 12 16 20     25 1.0
25 27〜1200         8 10 12 16 20 24
30 32〜1500         8 10 12 16 20 24 30 30
35 −0.009
−0.025		 37〜1500           10 12 16 20 24 30 35 0.5
40 42〜1500             12 16 20 24 30 40
50 72〜1500                16 20 24 30 70

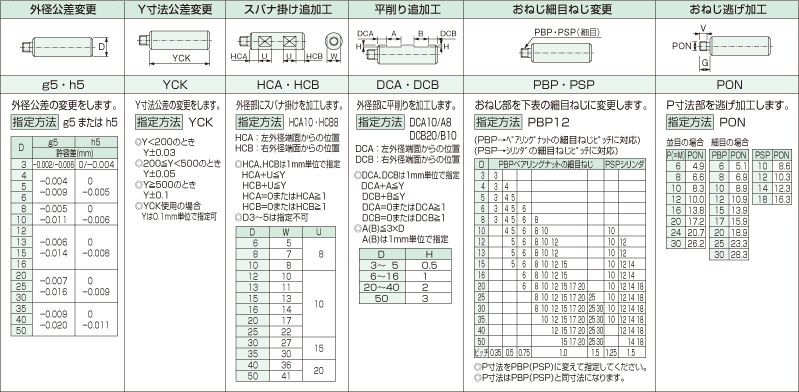

追加工

外径公差変更 Y寸法公差変更 スパナ掛け追加工 平削り追加工 おねじ細目ねじ変更 おねじ逃げ加工
g5・h5 YCK HCA・HCB DCA・DCBPBP・PSP PON
外径公差の変更をします。
指定方法g5またはh5
D g5 h5
許容差(㎜)
3 -0.002
-0.006 		0
-0.004
4 -0.004
-0.009 		0
-0.005
5
6
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Y寸法公差の変更をします。
指定方法YCK
  • Y<200のときY±0.03
  • 200≦Y<500のときY±0.05
  • Y≧500のときY±0.1
  • YCK使用の場合Yは0.1㎜単位で指定可
 外径部にスパナ掛けを加工します。
指定方法HCA10・HCB8
HCA:左外径端面からの位置
HCB:右外径端面からの位置
  • HCA、HCBは1㎜単位で指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0またはHCA≧1
    HCB=0またはHCB≧1
  • D3〜5は指定不可
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外径部に平削り追加工します。
指定方法DCA10/A8・DCB20/B10
DCA:左外径端面からの位置
DCB:右外径端面からの位置
  • DCA、DCBは1㎜単位で指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0またはDCA≧1
    DCB=0またはDCB≧1
  • A(B)≦3×D
    A(B)は1㎜単位で指定

D H
3〜5 0.5
6〜16 1
20〜40 2
50 3
おねじ部を下表の細目ねじに変更します。
指定方法PBP12

    PBP→ベアリングナットの細目ねじピッチに対応

    PSP→シリンダの細目ねじピッチに対応

D PBPベアリングナットの細目ねじ PSPシリンダ
3 3
4 3 4
6 3 4 5 6
8 3 4 5 6 8 10
10   4 5 6 8 10 12         10
12   5 6 8 10 12         10 12
13   5 6 8 10 12         10 12
15   5 6 8 10 12         10 12 14
16     6 8 10 12 15       10 12 14
20     6 8 10 12 15 17 20   10 12 14 18
25       8 10 12 05 17 20 25   10 12 14 18
30       8 10 12 15 17 20 25 30 10 12 14 18
35         10 12 15 17 20 25 30 10 12 14 18
40           12 15 17 20 25 30   12 14 18
50             15 17 20 25 30     14 18
ピッチ 0.35 0.5 0.75 1.0 1.5 1.25 1.5
  • P寸法をPBP(PSP)に変えて指定してください。
  • P寸法はPBP(PSP)と同寸法になります。
 P寸法部を逃げ加工します。
指定方法PON
並目の場合
P(=M)PON
64.9
86.6
108.3
1210.0
1613.8
2017.2
2420.7
3026.2
細目の場合
PBPPON
65.1
86.9
108.9
1210.9
1513.9
1715.9
2018.9
2523.3
3028.3
PSPPON
108.6
1210.3
1412.3
1816.3

ご注文形式

形式ーDーLーGーVーP(PBP・PSP)ー追加工(g5,h5,YCK,HCA,HCB,DCA,DCB,PON)
YSCAー20ー650ーG50ーV30ーP10ーYCKHCB10
