フランジ付ナット YNF-R(L)
特 長
- 材質はすべり伝導の機能（耐摩耗、低摩擦係数）を充分満足させるBC6を使用しています。
- 右ネジはYNF-Rタイプになります。
- 左ネジはYNF-Lタイプになります。
| フランジ付ナット YNF-R(L) | |
|---|---|
| 材質 | BC6（青銅鋳物） |
| 公差精度 | 7H |

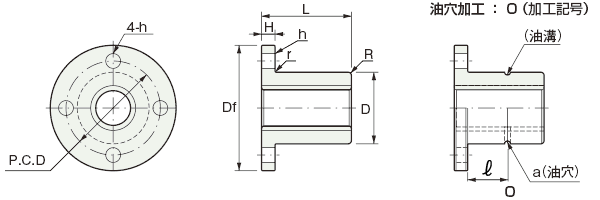

諸 元
| 形式 | P ピッチ |
Dh8 外径 |
Df フランジ |
P.C.D 穴ピッチ |
L 全長 |
R | r | 厚H フランジ |
h 穴直径 |
追加加工寸法 | 重量 （kgf） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | ℓ | |||||||||||
| YNF-R(L)-10 | 2 | 20 | 36 | 26 | 24 | 1 | 0.5 | 5 | 4.3 | 1.5 | 9.5 | 0.08 |
| YNF-R(L)-12 | 2 | 22 | 44 | 31 | 30 | 1 | 0.5 | 5 | 5.4 | 1.5 | 12.5 | 0.12 |
| YNF-R(L)-14 | 3 | 22 | 44 | 31 | 30 | 1 | 0.5 | 5 | 5.4 | 1.5 | 12.5 | 0.11 |
| YNF-R(L)-16 | 3 | 28 | 51 | 38 | 35 | 1 | 0.5 | 6 | 6.6 | 1.5 | 14.5 | 0.2 |
| YNF-R(L)-18 | 4 | 32 | 56 | 42 | 40 | 1.5 | 0.5 | 6 | 6.6 | 2 | 18 | 0.26 |
| YNF-R(L)-20 | 4 | 32 | 56 | 42 | 40 | 1.5 | 0.5 | 6 | 6.6 | 2 | 18 | 0.26 |
| YNF-R(L)-22 | 5 | 36 | 61 | 47 | 50 | 1.5 | 0.5 | 7 | 6.6 | 2.5 | 21.5 | 0.41 |
| YNF-R(L)-25 | 5 | 36 | 61 | 47 | 50 | 1.5 | 0.5 | 7 | 6.6 | 2.5 | 21.5 | 0.35 |
| YNF-R(L)-28 | 5 | 44 | 76 | 58 | 56 | 2 | 0.5 | 8 | 9 | 2.5 | 23 | 0.63 |
| YNF-R(L)-32 | 6 | 44 | 76 | 58 | 56 | 2 | 0.5 | 8 | 9 | 2.5 | 23 | 0.58 |
| YNF-R(L)-36 | 6 | 52 | 84 | 66 | 60 | 2 | 0.5 | 8 | 9 | 3 | 26 | 0.82 |
| YNF-R(L)-40 | 6 | 58 | 98 | 76 | 70 | 2 | 0.5 | 10 | 11 | 3 | 30 | 1.25 |
| YNF-R-45 | 8 | 64 | 104 | 80 | 75 | 0.5 | 0.5 | 10 | 11 | 4 | 32.5 | 1.65 |
| YNF-R-50 | 8 | 68 | 109 | 85 | 80 | 0.5 | 0.5 | 10 | 11 | 4 | 35 | 1.80 |
※YNF-R-45、50は右ねじ標準となりますので左ねじの場合はご相談下さい。
