YTP-UU オーバルフランジ ショートタイプ（インロー）
特 長
コンパクトでスペースのない仕様に適しています。表面は無電解ニッケルメッキを施し防錆効果を向上しております。
| 部品材質構成 |
| 外 筒 | SUJ2 |
| 保持器 | 樹脂(POM) |
| ボール | SUJ2 |
| リングシール | ニトリルゴム |
| 無電解ニッケル鍍金付 |
|---|
諸 元
| 形式 |
玉列数 |

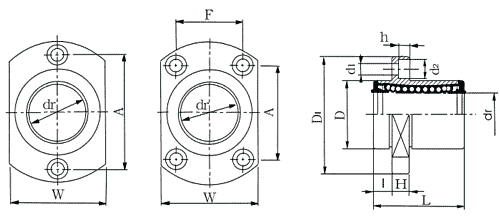

主要寸法と許容差 |
直角度
(最大)
| 同軸度
(最大)
| 基本定格荷重 |
DXF |
| 内径 |
外径 |
全長 |
I |
フランジ |
取付穴 |
C
(kgf)
| Co
(kgf) |
| dr |
許容差 |
D |
許容差 |
L |
許容差 |
D1 |
W |
H |
A |
F |
d1 |
d2 |
h |
| YTP-6UU |
4 |
6 |
0
-0.009 |
12 |
0
-0.013 |
19 |
0
-0.20 |
5 |
28 |
18 |
5 |
20 |
|
3.5 |
6 |
3.1 |
0.012 |
0.012 |
21 |
27 |
|
| YTP-8UU |
4 |
8 |
15 |
24 |
5 |
32 |
21 |
5 |
24 |
|
3.5 |
6 |
3.1 |
27 |
41 |
|
| YTP-10UU |
4 |
10 |
19 |
0
-0.016 |
29 |
6 |
40 |
25 |
6 |
29 |
|
4.5 |
7.5 |
4.1 |
38 |
56 |
|
| YTP-12UU |
4 |
12 |
21 |
30 |
6 |
42 |
27 |
6 |
32 |
|
4.5 |
7.5 |
4.1 |
42 |
61 |
|
| YTP-13UU |
4 |
13 |
23 |
32 |
6 |
43 |
29 |
6 |
33 |
|
4.5 |
7.5 |
4.1 |
52 |
79 |
|
| YTP-16UU |
5 |
16 |
28 |
37 |
6 |
48 |
34 |
6 |
31 |
22 |
4.5 |
7.5 |
4.1 |
79 |
120 |
|
| YTP-20UU |
5 |
20 |
0
-0.010 |
32 |
0
-0.019 |
42 |
8 |
54 |
38 |
8 |
36 |
24 |
5.5 |
9 |
5.1 |
0.015 |
0.015 |
88 |
140 |
|
| YTP-25UU |
6 |
25 |
40 |
59 |
0
-0.30 |
8 |
62 |
46 |
8 |
40 |
32 |
5.5 |
9 |
5.1 |
100 |
160 |
|
| YTP-30UU |
6 |
30 |
45 |
64 |
10 |
74 |
51 |
10 |
49 |
35 |
6.6 |
11 |
6.1 |
160 |
280 |
|
単位(㎜)
