Y-UU 標準型リニアブッシュ（樹脂保持器）
特 長
標準型リニアブッシュです。保持器材質は樹脂で耐熱温度80度まで使用可能です。ゴムシールタイプも選択できます。
| 部品材質構成 |
| 外 筒 | SUJ2 |
| 保持器 | 樹脂(POM) |
| ボール | SUJ2 |
| リングシール | ニトリルゴム |
| ストップリング | バネ鋼 |
諸 元
| 形式 |
玉列数 |

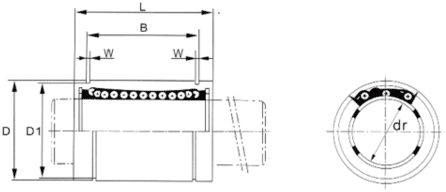

主要寸法と許容差 |
同軸度
(最大)
| 基本定格荷重 |
DXF |
| 内径 |
外径 |
全長 |
取付溝 |
C
(kgf)
| Co
(kgf) |
| dr |
許容差 |
D |
許容差 |
L |
許容差 |
B |
許容差 |
D1 |
W |
| Y-4UU |
4 |
4 |
0
-0.008 |
8 |
0
-0.009 |
12 |
0
-0.12 |
- |
- |
- |
- |
0.008 |
9 |
13 |
|
| Y-5UU |
4 |
5 |
10 |
15 |
10.2 |
0
-0.20 |
9.6 |
1.10 |
17 |
21 |
|
| Y-6UU |
4 |
6 |
0
-0.009 |
12 |
0
-0.011 |
19 |
0
-0.20 |
13.5 |
11.5 |
1.10 |
0.012 |
21 |
27 |
|
| Y-8UU |
4 |
8 |
15 |
24 |
17.5 |
14.3 |
1.10 |
27 |
41 |
|
| Y-10UU |
4 |
10 |
19 |
0
-0.013 |
29 |
22.0 |
18.0 |
1.30 |
38 |
56 |
|
| Y-12UU |
4 |
12 |
21 |
30 |
23.0 |
20.0 |
1.30 |
42 |
61 |
|
| Y-13UU |
4 |
13 |
23 |
32 |
23.0 |
22.0 |
1.30 |
52 |
79 |
|
| Y-16UU |
5 |
16 |
28 |
37 |
26.5 |
27.0 |
1.60 |
79 |
120 |
|
| Y-20UU |
5 |
20 |
0
-0.010 |
32 |
0
-0.016 |
42 |
30.5 |
30.5 |
1.60 |
0.015 |
88 |
140 |
|
| Y-25UU |
6 |
25 |
40 |
59 |
0
-0.30 |
41.0 |
0
-0.30 |
38.0 |
1.85 |
100 |
160 |
|
| Y-30UU |
6 |
30 |
45 |
64 |
44.5 |
43.0 |
1.85 |
160 |
220 |
|
単位(㎜)
