Trục 1 đầu rãnh chữ V YSSJA

Vật liệu/ Dung sai

YSSJA
Dung sai D	g6
Vật liệu	QPD5 (Tương đương SUS440)
Tôi cao tần(Chỉ phần D)	Độ cứng khoảng HRC56

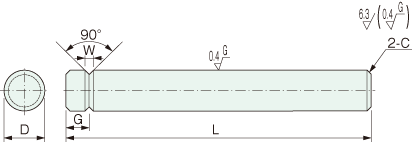

Trục 1 đầu rãnh chữ V YSSJA

※QPD5 là tên thương hiệu cho các sản phẩm thép được phát triển, sản xuất và bán bởi Sanyo Special Steel Co., Ltd.

Kiểu

Trục 1 đầu rãnh chữ V YSSJA

Kiểu	Dg6		L	G	W	C
Kiểu	Dg6		Chỉ định theo đơn vị 1 mm		W	C
YSSJA	6	−0.004 −0.012	20〜600	G≧W	2	0.5
	8	−0.005 −0.014	20〜800		2
	10	−0.005 −0.014	20〜800		4
	12	−0.006 −0.017	20〜1000
	13		25〜1000
	15		25〜1000
	16		30〜1200
	20	−0.007 −0.020	30〜1200		6	1.0
	25		35〜1200		6
	30		35〜1500		8
	35	−0.009 −0.025	35〜1500		8
	40		50〜1500		12
	50		65〜1500		12

Gia công thêm

Thay đổi dung sai đường kính ngoài

g5 hoặc h5

Thay đổi dung sai đường kính ngoài
Phương pháp yêu cầug5 hoặc h5

D	g5	h5
D	Dung sai cho phép(㎜)
6	-0.004 -0.009	0 -0.005
8	-0.005 -0.011	0 -0.006
10	-0.005 -0.011	0 -0.006
12	-0.006 -0.014	0 -0.008
13
15
16
20	-0.007 -0.016	0 -0.009
25
30
35	-0.009 -0.020	0 -0.011
40
50

Hình thức đặt hàng

Kiểu	ー	D	ー	L	ー	G	ー	Gia công thêm	(g5,h5)
YSSJA	ー	20	ー	650	ー	G10	ー	h5
