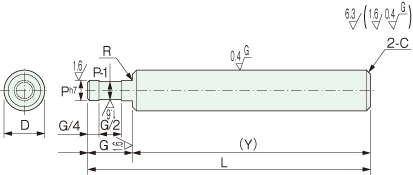

Trục 1 đầu rãnh bậc YSSGA

Vật liệu/ Dung sai

YSSGA
Dung sai D	g6
Vật liệu	QPD5 (Tương đương SUS440)
Tôi cao tần(Chỉ phần D)	Độ cứng khoảng HRC56

※QPD5 là tên thương hiệu cho các sản phẩm thép được phát triển, sản xuất và bán bởi Sanyo Special Steel Co., Ltd.

Kiểu

Kiểu	Dg6		L	G	P	Y nhỏ nhất	R	C
Kiểu	Dg6		Chỉ định theo đơn vị 1 mm			Y nhỏ nhất	R	C
YSSGA	6	−0.004 −0.012	22〜600	3≦G≦P×5	3≦P≦D	20	0.3	0.5
	8	−0.005 −0.014	22〜800
	10	−0.005 −0.014	22〜800
	12	−0.006 −0.017	22〜1000	5≦G≦P×5	5≦P≦D
	13		22〜1000
	15		22〜1000
	16		22〜1200
	20	−0.007 −0.020	27〜1200			25		1.0
	25		27〜1200	10≦G≦P×5	10≦P≦D	25
	30		32〜1500	10≦G≦P×5	10≦P≦D	30
	35	−0.009 −0.025	37〜1500	16≦G≦P×5	16≦P≦D	35	0.5
	40		42〜1500			40
	50		72〜1500			70

Gia công thêm

Thay đổi dung sai đường kính ngoài

Thay đổi dung sai kích thước Y

Gia công phay 2 hõm vặn cờ lê

Gia công phay mặt phẳng

g5 hoặc h5

LCK

HCA hoặc HCB

DCA hoặc DCB

          Thay đổi dung sai đường kính ngoài
Phương pháp yêu cầug5 hoặc h5

                D
                g5
                h5

                Dung sai cho phép(㎜)

	                               6
                 -0.004
-0.009
                 0
-0.005

8
                 -0.005
-0.011
                 0
-0.006

                10

                12
                 -0.006
-0.014
                 0
-0.008

                13

                15

                16

                20
                 -0.007
-0.016
                 0
-0.009

                25

                30

                35
                 -0.009
-0.020
                 0
-0.011

                40

                50

          Thay đổi dung sai của kích thước Y.
Phương pháp yêu cầuYCK

            Khi Y<200 thì Y±0.03
Khi 200≦Y<500 thì Y±0.05
Khi Y≧500 thì Y±0.1
Nếu dùng YCK thì Y có thể chỉ định theo đơn vị 0,1mm

          Gia công phay 2 hõm vặn cờ lê trên bề mặt trục,
Phương pháp yêu cầu
HCA10 hoặc HCB8
 HCA:Vị trí tính từ đầu trục trái
HCB:Vị trí tính từ đầu trục phải
            Có thể chỉ định HCA、HCB theo đơn vị 1mm

              HCA+U≦Y

              HCB+U≦Y

              Khi HCA＝0 hoặc HCA≧1

              Khi HCB＝0 hoặc HCB≧1

                D
                W
                U

                6
                58

                8
                7

                10
                8

                12
                10
                10

                13
                11

                16
                14

                20
                17

                25
                22

                30
                27
                15

                35
                30

                40
                36
                20

                50
                41

          Có nhận gia công phay mặt phẳng trên bề mặt trục.
 Phương pháp yêu cầu
DCA10/A8 hoặc DCB20/B10
 DCA:Vị trí tính từ đầu trục trái
DCB:Vị trí tính từ đầu trục phải
            Có thể chỉ định DCA、DCB theo đơn vị 1mm

              DCA+A≦Y

              DCB+B≦Y

              Khi DCA＝0 hoặc DCA≧1

              Khi DCB＝0 hoặc DCB≧1

A(B)≦3×D

              A(B)có thể chỉ định theo đơn vị 1mm

                D
                H

                6〜16
                1

                20〜40
                2

                50
                3

Hình thức đặt hàng

Kiểu	ー	D	ー	L	ー	G	ー	P	ー	Gia công thêm	(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSSGA	ー	20	ー	650	ー	G50	ー	P10	ー	YCK	DCA20/A10
