Trục 2 đầu có bậc YSSDD

Vật liệu/ Dung sai

YSSDD
Dung sai D g6
Vật liệu QPD5 (Tương đương SUS440)
Tôi cao tần(Chỉ phần D) Độ cứng khoảng HRC56
YSSDD ステンレス リニアシャフト 両側段付
※QPD5 là tên thương hiệu cho các sản phẩm thép được phát triển, sản xuất và bán bởi Sanyo Special Steel Co., Ltd.

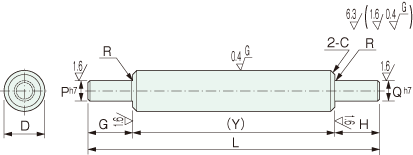

Kiểu

YSSDD ステンレス リニアシャフト 両側段付
Kiểu Dg6 L G hoặc H P hoặc Q Y
nhỏ nhất		 R C
Chỉ định theo đơn vị 1 mm
YSSDD 3 −0.002
−0.008		 24〜200 2≦G≦P×5
2≦H≦Q×5



P≧3
Q≧3		 20 − Dưới 0.2
4 −0.004
−0.012		 24〜300 0.2
5 24〜400
6 24〜600 0.3 0.5
8 −0.005
−0.014		 24〜800
10 24〜800
12 −0.006
−0.017		 24〜1000

P≧5

Q≧5
13 24〜1000
15 24〜1000
16 24〜1200
20 −0.007
−0.020		 29〜1200 25 1.0
25 29〜1200 P≧10
Q≧10
30 34〜1500 30
35 −0.009
−0.025		 39〜1500 P≧16
Q≧16		 35 0.5
40 44〜1500 40
50 74〜1500  70

Gia công thêm

Thay đổi dung sai đường kính ngoài Thay đổi dung sai kích thước Y Gia công phay 2 hõm vặn cờ lê Gia công phay mặt phẳng
g5 hoặc h5 LCK HCA hoặc HCB DCA hoặc DCB
Thay đổi dung sai đường kính ngoài
Phương pháp yêu cầug5 hoặc h5
D g5 h5
Dung sai cho phép(㎜)
3 -0.002
-0.006 		0
-0.004
4 -0.0024
-0.009 		0
-0.005
5
6
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Thay đổi dung sai của kích thước Y.
Phương pháp yêu cầuLCK
  • Khi Y<200 thì Y±0.03
  • Khi 200≦Y<500 thì Y±0.05
  • Khi Y≧500 thì Y±0.1
  • Nếu dùng YCK thì Y có thể chỉ định theo đơn vị 0,1mm
 Gia công phay 2 hõm vặn cờ lê trên bề mặt trục,
Phương pháp yêu cầu
HCA10 hoặc HCB8
HCA:Vị trí tính từ đầu trục trái
HCB:Vị trí tính từ đầu trục phải
  • Có thể chỉ định HCA、HCB theo đơn vị 1mm
    HCA+U≦Y
    HCB+U≦Y
    Khi HCA＝0 hoặc HCA≧1
    Khi HCB＝0 hoặc HCB≧1
  • D3〜5 thì không thể chỉ định
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
Có nhận gia công phay mặt phẳng trên bề mặt trục.
Phương pháp yêu cầu
DCA10/A8 hoặc DCB20/B10
DCA:Vị trí tính từ đầu trục trái
DCB:Vị trí tính từ đầu trục phải
  • Có thể chỉ định DCA、DCB theo đơn vị 1mm
    DCA+A≦Y
    DCB+B≦Y
    Khi DCA＝0 hoặc DCA≧1
    Khi DCB＝0 hoặc DCB≧1
  • A(B)≦3×D
    A(B)có thể chỉ định theo đơn vị 1mm

D H
3〜5 0.5
6〜16 1
20〜40 2
50 3

Hình thức đặt hàng

KiểuーDーLーGーPーHーQーGia công thêm(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSSDDー20ー650ーG50ーP10ーH30ーQ12ーYCKHCB30
