Trục 1 đầu ren trong 1 đầu bậc ren ngoài YSSCB

Vật liệu/ Dung sai

YSSCB
Dung sai D g6
Vật liệu QPD5 (Tương đương SUS440)
Tôi cao tần(Chỉ phần D) Độ cứng khoảng HRC56

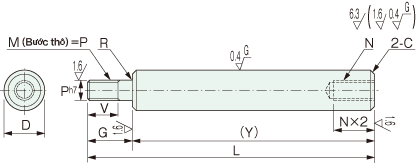

YSSCB ステンレス リニアシャフト 片側おねじ 片側めねじ
※QPD5 là tên thương hiệu cho các sản phẩm thép được phát triển, sản xuất và bán bởi Sanyo Special Steel Co., Ltd.

Kiểu

YSSCB ステンレス リニアシャフト 片側おねじ 片側めねじ
Kiểu Dg6 L G V P
Lựa chọn		 N（Bước ren thô）
Lựa chọn		 Y
nhỏ nhất		 R C
Yêu cầu theo đơn vị mm
YSSCB 4 −0.004
−0.012		 22〜300 2≦G≦P×5

V≦G－2
（Khi P≦6）

V≦G－3
（Khi P＝8 hay 10）

V≦G－5
（Khi P≧12）

 3 4                   2                         20 0.2 Dưới 0.2
5 22〜400 3 4 5                   2.6 3
6 22〜600 3 4 5 6                   3                     0.3 0.5
8 −0.005
−0.014		 22〜800 3 4 5 6 8                 3 4 5
10 22〜800   4 5 6 8 10               3 4 5 6
12 −0.006
−0.017		 22〜1000     5 6 8 10 12               4 5 6 8
13 22〜1000     5 6 8 10 12               4 5 6 8
15 22〜1000     5 6 8 10 12               4 5 6 8 10
16 22〜1200     5 6 8 10 12 16             4 5 6 8 10
20 −0.007
−0.020		 27〜1200       6 8 10 12 16 20           4 5 6 8 10 12         25 1.0
25 27〜1200         8 10 12 16 20 24         4 5 6 8 10 12 16
30 32〜1500         8 10 12 16 20 24 30           6 8 10 12 16 20     30
35 −0.009
−0.025		 37〜1500           10 12 16 20 24 30             8 10 12 16 20 24   35 0.5
40 42〜1500             12 16 20 24 30               10 12 16 20 24 30 40
50 72〜1500                16 20 24 30                 12 16 20 24 30 70

Gia công thêm

Thay đổi dung sai đường kính ngoài Thay đổi dung sai kích thước Y Gia công phay 2 hõm vặn cờ lê Gia công phay mặt phẳng Thay đổi thành ren ngoài bước mịn Gia công tránh phần ren ngoài Thay đổi thành ren bước mịn
g5 hoặc h5 YCK HCA hoặc HCB DCA hoặc DCBPBP hoặc PSP PONNSP
Thay đổi dung sai đường kính ngoài
Phương pháp yêu cầug5 hoặc h5
D g5 h5
Dung sai cho phép(㎜)
4 -0.004
-0.009 		0
-0.005
5
6
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Thay đổi dung sai của kích thước Y.
Phương pháp yêu cầuYCK
  • Khi Y<200 thì Y±0.03
  • Khi 200≦Y<500 thì Y±0.05
  • Khi Y≧500 thì Y±0.1
  • Nếu dùng YCK thì Y có thể chỉ định theo đơn vị 0,1mm
 Gia công phay 2 hõm vặn cờ lê trên bề mặt trục,
Phương pháp yêu cầu
HCA10 hoặc HCB8
HCA:Vị trí tính từ đầu trục trái
HCB:Vị trí tính từ đầu trục phải
  • Có thể chỉ định HCA、HCB theo đơn vị 1mm
    HCA+U≦Y
    HCB+U≦Y
    Khi HCA＝0 hoặc HCA≧1
    Khi HCB＝0 hoặc HCB≧1
  • D4〜5 thì không thể chỉ định
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
Có nhận gia công phay mặt phẳng trên bề mặt trục.
Phương pháp yêu cầu
DCA10/A8 hoặc DCB20/B10
DCA:Vị trí tính từ đầu trục trái
DCB:Vị trí tính từ đầu trục phải
  • Có thể chỉ định DCA、DCB theo đơn vị 1mm
    DCA+A≦Y
    DCB+B≦Y
    Khi DCA＝0 hoặc DCA≧1
    Khi DCB＝0 hoặc DCB≧1
  • A(B)≦3×D
    A(B)có thể chỉ định theo đơn vị 1mm

D H
4〜5 0.5
6〜16 1
20〜40 2
50 3
Thay đổi phần ren ngoài thành bước mịn trong bảng dưới đây.
Phương pháp yêu cầuPBP12

    PBP→ Phù hợp với đỉnh ren bước mịn của đai ốc

    PSP→Phù hợp với đỉnh ren bước mịn của xi lanh

D Ren bước mịn của đai ốc PBP Buồng đốt, xi lanh PSP
3 3
4 3 4
6 3 4 5 6
8 3 4 5 6 8 10
10   4 5 6 8 10 12         10
12   5 6 8 10 12         10 12
13   5 6 8 10 12         10 12
15   5 6 8 10 12         10 12 14
16     6 8 10 12 15       10 12 14
20     6 8 10 12 15 17 20   10 12 14 18
25       8 10 12 05 17 20 25   10 12 14 18
30       8 10 12 15 17 20 25 30 10 12 14 18
35         10 12 15 17 20 25 30 10 12 14 18
40           12 15 17 20 25 30   12 14 18
50             15 17 20 25 30     14 18
Đỉnh 0.35 0.5 0.75 1.0 1.5 1.25 1.5
  • Hãy yêu cầu thay đổi kích thước P sang PBP(PSP).
  • Kích thước của P sẽ thành PBP(PSP).
 Gia công tránh phần có kích thước P.
Phương pháp yêu cầuPON
Khi ren bước thô
P(=M)PON
64.9
86.6
108.3
1210.0
1613.8
2017.2
2420.7
3026.2
Khi ren bước mịn
PBPPON
65.1
86.9
108.9
1210.9
1513.9
1715.9
2018.9
2523.3
3028.3
PSPPON
108.6
1210.3
1412.3
1816.3
 Thay đổi phần ren trong thành bước mịn trong bảng dưới đây.
Phương pháp yêu cầuNSP12
DNSP
128
138
15810
16810
208101214
258101214
30810121418
35810121418
40810121418
508 121418
Đỉnh1.001.251.50
  • Hãy yêu cầu thay đổi kích thước N sang NSP.
  • Kích thước của N sẽ thành NSP.

Hình thức đặt hàng

KiểuーDーLーGーVーP(PBP hoặc PSP)ーN(NSP)ーGia công thêm(g5,h5,YCK,HCA,HCB,DCA,DCB,PON)
YSSCBー20ー650ーG50ーV30ーP10ーN8ーh5HCB50PON
