Trục 1 đầu ren trong YSSBA

Vật liệu/ Dung sai

YSSBA
Dung sai D	g6
Vật liệu	QPD5 (Tương đương SUS440)
Tôi cao tần(Chỉ phần D)	Độ cứng khoảng HRC56

※QPD5 là tên thương hiệu cho các sản phẩm thép được phát triển, sản xuất và bán bởi Sanyo Special Steel Co., Ltd.

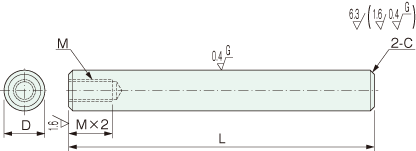

Kiểu

Kiểu	Dg6		L Chỉ định theo đơn vị 1 mm	M（Bước ren thô） Lựa chọn													C
YSSBA	4	−0.004 −0.012	20〜300	2													0.2
	5		20〜400		2.6	3											0.2
	6		20〜600			3											0.5
	8	−0.005 −0.014	20〜800			3	4	5
	10	−0.005 −0.014	20〜800			3	4	5	6
	12	−0.006 −0.017	20〜1000				4	5	6	8
	13		25〜1000				4	5	6	8
	15		25〜1000				4	5	6	8	10
	16		30〜1200				4	5	6	8	10
	20	−0.007 −0.020	30〜1200				4	5	6	8	10	12					1.0
	25		35〜1200				4	5	6	8	10	12	16
	30		35〜1500						6	8	10	12	16	20
	35	−0.009 −0.025	35〜1500							8	10	12	16	20	24
	40		50〜1500								10	12	16	20	24	30
	50		65〜1500									12	16	20	24	30

Gia công thêm

Thay đổi dung sai đường kính ngoài

Thay đổi dung sai L

Gia công phay 2 hõm vặn cờ lê

Gia công phay mặt phẳng

Thay đổi thành ren trong bước mịn

g5 hoặc h5

LCK

HCA hoặc HCB

DCA hoặc DCB

MSP

          Thay đổi dung sai đường kính ngoài
Phương pháp yêu cầug5 hoặc h5

                D
                g5
                h5

                Dung sai cho phép(㎜)

                4
                 -0.004
-0.009
                 0
-0.005

5
6

                8
                 -0.005
-0.011
                 0
-0.006

                10

                12
                 -0.006
-0.014
                 0
-0.008

                13

                15

                16

                20
                 -0.007
-0.016
                 0
-0.009

                25

                30

                35
                 -0.009
-0.020
                 0
-0.011

                40

                50

          Thay đổi dung sai L
Phương pháp yêu cầuLCK

            Khi L<200 thì L±0.03
Khi 200≦L<500 thì L±0.05
Khi L≧500 thì L±0.1
Khi sử dụng LCK、thì có thể yêu cầu thay đổi L theo đơn vị 1mm.

          Gia công phay 2 hõm vặn cờ lê trên bề mặt trục,
Phương pháp yêu cầu
HCA10 hoặc HCB8
 HCA:Vị trí tính từ đầu trục trái
HCB:Vị trí tính từ đầu trục phải
            Có thể chỉ định HCA、HCB theo đơn vị 1mm

              HCA+U≦L

              HCB+U≦L

              Khi HCA＝0 hoặc HCA≧1

              Khi HCB＝0 hoặc HCB≧1

D4〜5 thì không thể chỉ định

                D
                W
                U

                6
                5
                8

                8
                7

                10
                8

                12
                10
                10

                13
                11

                16
                14

                20
                17

                25
                22

                30
                27
                15

                35
                30

                40
                36
                20

                50
                41

          Có nhận gia công phay mặt phẳng trên bề mặt trục.
 Phương pháp yêu cầu
DCA10/A8 hoặc DCB20/B10
 DCA:Vị trí tính từ đầu trục trái
DCB:Vị trí tính từ đầu trục phải
            Có thể chỉ định DCA、DCB theo đơn vị 1mm

              DCA+A≦L

              DCB+B≦L

              Khi DCA＝0 hoặc DCA≧1

              Khi DCB＝0 hoặc DCB≧1

A(B)≦3×D

              A(B)có thể chỉ định theo đơn vị 1mm

                D
                H

                4〜5
                0.5

                6〜16
                1

                20〜40
                2

                50
                3

          Thay đổi phần ren trong thành bước mịn trong bảng dưới đây.
 Phương pháp yêu cầuMSP12
	          DMSP
128
138
15810
16810
208101214
25810121418
30810121418
35810121418
4010121418
50121418
Đỉnh1．001.251.50

	          Hãy yêu cầu thay đổi kích thước M sang MSP.
Kích thước của M sẽ thành MSP.

Hình thức đặt hàng

Kiểu	ー	D	ー	L	ー	M(MSP)	ー	Gia công thêm	(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSSBA	ー	20	ー	650	ー	M10	ー	HCA10
