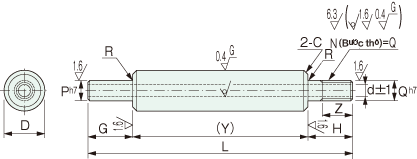

Ống 1 đầu có bậc 1 đầu bậc ren ngoài YSPDC
Vật liệu/ Dung sai
YSPDC | |
---|---|
Dung sai D | g6 |
Vật liệu | SUJ2 |
Tôi cao tần(Chỉ phần D) | Độ cứng khoảng HRC60 |
Kiểu
Kiểu | Dg6 | L | G | P | H | Z | Q Lựa chọn |
d | Y nhỏ nhất |
R | C | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Chỉ định theo đơn vị 1 mm | |||||||||||||||||||
YSPDC | 6 | −0.004 −0.012 |
24〜600 | 2≦G≦P×3 | 5≦P<D |
2≦G≦P×5 | Z≦H-2 (Khi Q≦6) Z≦H-3 (KhiQ≦8 hay 10) Z≦H-5 (Khi Q≧12) |
6 | 2 |
20
|
0.3 | 0.5 | |||||||
8 | −0.005 −0.014 |
24〜800 | 6≦P<D | 8 | 3 | ||||||||||||||
10 | 24〜800 | 7≦P<D | 8 | 10 | 4 | ||||||||||||||
12 | −0.006 −0.017 |
24〜1000 | 10≦P<D | 10 | 12 | 6 | |||||||||||||
13 | 24〜1000 | 12 | 7 | ||||||||||||||||
16 | 24〜1200 | 11≦P<D | 16 | 8 | |||||||||||||||
20 | −0.007 −0.020 |
29〜1200 | 13≦P<D | 16 | 20 | 10 | 25 | ||||||||||||
20 | 29〜1200 | 16≦P<D | 20 | 14 | 1.0 | ||||||||||||||
25 | 29〜1200 | 18≦P<D | 24 | 15 | |||||||||||||||
30 | 34〜1500 | 20≦P<D |
24 | 30 | 16 | 30 | |||||||||||||
35 | −0.009 −0.025 |
39〜1500 | 24≦P<D | 30 | 19 | 35 | 0.5 | ||||||||||||
40 | 44〜1500 | 25≦P<D | 30 | 20 | 40 |
Gia công thêm
Thay đổi dung sai đường kính ngoài | Thay đổi dung sai kích thước Y | Gia công phay 2 hõm vặn cờ lê | Gia công phay mặt phẳng | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
g5 hoặc h5 | YCK | HCA hoặc HCB | DCA hoặc DCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Thay đổi dung sai đường kính ngoài Phương pháp yêu cầug5 hoặc h5
| Thay đổi dung sai của kích thước Y. Phương pháp yêu cầuYCK
| Gia công phay 2 hõm vặn cờ lê trên bề mặt trục,
Phương pháp yêu cầu HCA10 hoặc HCB8 HCA:Vị trí tính từ đầu trục trái HCB:Vị trí tính từ đầu trục phải
| Có nhận gia công phay mặt phẳng trên bề mặt trục. Phương pháp yêu cầu DCA10/A8 hoặc DCB20/B10 DCA:Vị trí tính từ đầu trục trái DCB:Vị trí tính từ đầu trục phải
|
Hình thức đặt hàng
Kiểu | ー | D | ー | L | ー | (d) | ー | G | ー | P | ー | H | ー | Z | ー | Q | ー | Gia công thêm | (g5,h5,YCK,HCA,HCB,DCA,DCB) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
YSPDC | ー | 20 | ー | 650 | ー | (10) | ー | G50 | ー | P15 | ー | H30 | ー | Z25 | ー | Q16 | ー | h5 | DCB20/B10 |
