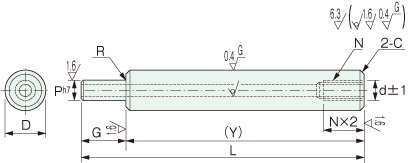

Ống 1 đầu có bậc 1 đầu ren trong YSPDB

Vật liệu/ Dung sai

YSPDB
Dung sai D	g6
Vật liệu	SUJ2
Tôi cao tần(Chỉ phần D)	Độ cứng khoảng HRC60

Kiểu

Kiểu	Dg6		L	G hoặc H	P	N（Bước thô） Lựa chọn											d	Y nhỏ nhất	R	C
Kiểu	Dg6		Chỉ định theo đơn vị 1 mm			N（Bước thô） Lựa chọn											d	Y nhỏ nhất	R	C
YSPDB	6	−0.004 −0.012	22〜600	2≦G≦P×3	5≦P＜D	3											2	20	0.3	0.5
	8	−0.005 −0.014	22〜800		6≦P＜D		4	5									3
	10	−0.005 −0.014	22〜800		7≦P＜D			5	6								4
	12	−0.006 −0.017	22〜1000		10≦P＜D					8							6
	13		22〜1000		10≦P＜D						10						7
	16		22〜1200		11≦P＜D						10	12					8
	20	−0.007 −0.020	27〜1200		13≦P＜D							12	16				10	25
	20		27〜1200		16≦P＜D								16				14			1.0
	25		27〜1200		18≦P＜D									20			15
	30		32〜1500		20≦P＜D									20			16	30
	35	−0.009 −0.025	37〜1500		24≦P＜D										24		19	35	0.5
	40		42〜1500		25≦P＜D										24	30	20	40
	50		72〜1500		32≦P＜D											30	26	70

Gia công thêm

Thay đổi dung sai đường kính ngoài

Thay đổi dung sai kích thước Y

Gia công phay 2 hõm vặn cờ lê

Gia công phay mặt phẳng

g5 hoặc h5

YCK

HCA hoặc HCB

DCA hoặc DCB

Thay đổi dung sai đường kính ngoài
Phương pháp yêu cầug5 hoặc h5

			Dg5h5
Dung sai cho phép(mm)
6-0.004
-0.009
0
-0.005
8-0.005
-0.011
0
-0.006
10
12-0.006
-0.014
0
-0.008
13
16
20-0.007
-0.016
0
-0.009
25
30
35-0.009
-0.020
0
-0.011
40

	Thay đổi dung sai của kích thước Y.
Phương pháp yêu cầuYCK

Khi Y<200 thì Y±0.03
Khi 200≦Y<500 thì Y±0.05
Khi Y≧500 thì Y±0.1
Nếu dùng YCK thì Y có thể chỉ định theo đơn vị 0,1mm

	Gia công phay 2 hõm vặn cờ lê trên bề mặt trục,

Phương pháp yêu cầu
HCA10 hoặc HCB8

HCA:Vị trí tính từ đầu trục trái
HCB:Vị trí tính từ đầu trục phải
Có thể chỉ định HCA、HCB theo đơn vị 1mm
HCA+U≦Y
HCB+U≦Y
Khi HCA＝0 hoặc HCA≧1
Khi HCB＝0 hoặc HCB≧1

DWU
658
87
108
121010
1311
1614
2017
2522
302715
3530
403620

	Có nhận gia công phay mặt phẳng trên bề mặt trục.

	Phương pháp yêu cầu
DCA10/A8 hoặc DCB20/B10

DCA:Vị trí tính từ đầu trục trái
DCB:Vị trí tính từ đầu trục phải
Có thể chỉ định DCA、DCB theo đơn vị 1mm
DCA+A≦Y
DCB+B≦Y
Khi DCA＝0 hoặc DCA≧1
Khi DCB＝0 hoặc DCB≧1
A(B)≦3×D
A(B)có thể chỉ định theo đơn vị 1mm


DH
6〜161
20〜402

Hình thức đặt hàng

Kiểu	ー	D	ー	(d)	ー	L	ー	G	ー	P	ー	N	ー	Gia công thêm	(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSPDB	ー	20	ー	(14)	ー	650	ー	G20	ー	P18	ー	N16	ー	YCK	HCB20
