【Vương quốc trục trượt YSK】Trục trượt tròn/YSBB/片側おねじ

Vật liệu/ Dung sai

YSPCA
Dung sai D	g6
Vật liệu	SUJ2
Tôi cao tần(Chỉ phần D)	Độ cứng khoảng HRC60

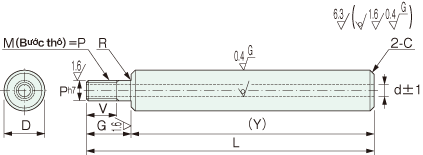

Kiểu

Kiểu	Dg6		L	G	V	P Lựa chọn								d	Y nhỏ nhất	R	C
Kiểu	Dg6		Chỉ định theo đơn vị 1 mm			P Lựa chọn								d	Y nhỏ nhất	R	C
YSPCA	6	−0.004 −0.012	22〜1600	2≦G≦P×5	V≦G－2 （Khi P≦6） V≦G－3 （Khi P＝8 hay 10） V≦G－5 （Khi P≧12）	6								2	20	0.3	0.5
	8	−0.005 −0.014	22〜1800				8							3
	10	−0.005 −0.014	22〜1800				8	10						4
	12	−0.006 −0.017	22〜1000					10	12					6
	13		22〜1000						12					7
	16		22〜1200							16				8
	20	−0.007 −0.020	27〜1200							16	20			10	25		1.0
	20		27〜1200								20			14
	25		27〜1200									24		15
	30		32〜1500									24	30	16	30
	35	−0.009 −0.025	37〜1500										30	19	35	0.5
	40	−0.009 −0.025	42〜1500										30	20	40	0.5

Gia công thêm

Thay đổi dung sai đường kính ngoài

Thay đổi dung sai kích thước Y

Gia công phay 2 hõm vặn cờ lê

Gia công phay mặt phẳng

g5 hoặc h5

YCK

HCA hoặc HCB

DCA hoặc DCB

Thay đổi dung sai đường kính ngoài
Phương pháp yêu cầug5 hoặc h5

			Dg5h5
Dung sai cho phép(mm)
6-0.004
-0.009
0
-0.005
8-0.005
-0.011
0
-0.006
10
12-0.006
-0.014
0
-0.008
13
16
20-0.007
-0.016
0
-0.009
25
30
35-0.009
-0.020
0
-0.011
40

	Thay đổi dung sai của kích thước Y.
Phương pháp yêu cầuYCK

Khi Y<200 thì Y±0.03
Khi 200≦Y<500 thì Y±0.05
Khi Y≧500 thì Y±0.1
Nếu dùng YCK thì Y có thể chỉ định theo đơn vị 0,1mm

	Gia công phay 2 hõm vặn cờ lê trên bề mặt trục,

Phương pháp yêu cầu
HCA10 hoặc HCB8

HCA:Vị trí tính từ đầu trục trái
HCB:Vị trí tính từ đầu trục phải
Có thể chỉ định HCA、HCB theo đơn vị 1mm
HCA+U≦Y
HCB+U≦Y
Khi HCA＝0 hoặc HCA≧1
Khi HCB＝0 hoặc HCB≧1

DWU
658
87
108
121010
1311
1614
2017
2522
302715
3530
403620

	Có nhận gia công phay mặt phẳng trên bề mặt trục.

	Phương pháp yêu cầu
DCA10/A8 hoặc DCB20/B10

DCA:Vị trí tính từ đầu trục trái
DCB:Vị trí tính từ đầu trục phải
Có thể chỉ định DCA、DCB theo đơn vị 1mm
DCA+A≦Y
DCB+B≦Y
Khi DCA＝0 hoặc DCA≧1
Khi DCB＝0 hoặc DCB≧1
A(B)≦3×D
A(B)có thể chỉ định theo đơn vị 1mm


DH
6〜161
20〜402

Hình thức đặt hàng

Kiểu	ー	D	ー	(d)	ー	L	ー	G	ー	V	ー	P	ー	Gia công thêm	(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSPCA	ー	20	ー	(14)	ー	650	ー	G50	ー	V30	ー	P20	ー	HCA
