Ống 1 đầu ren trong YSPBA

Vật liệu/ Dung sai

YSPBA
Dung sai D g6
Vật liệu SUJ2
Tôi cao tần(Chỉ phần D) Độ cứng khoảng HRC60

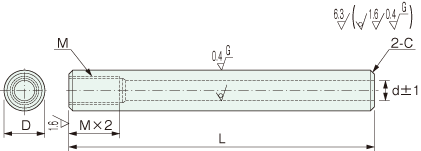

Ống 1 đầu ren trong YSPBA

Kiểu

Ống 1 đầu ren trong YSPBA
Kiểu Dg6 L
Chỉ định theo đơn vị 1 mm		 d M（Bước ren thô）
Lựa chọn		 C
YSPBA 6 −0.004
−0.012		 20〜400 2 3                     0.5
8 −0.005
−0.014		 20〜800 3   4 5
10 20〜800 4     5 6
12 −0.006
−0.017		 20〜1000 6         8
13 25〜1000 7           10
16 30〜1200 8           10 12
20 −0.007
−0.020		 30〜1200 10             12 16
20 30〜1200 14               16       1.0
25 35〜1200 15                 20
30 35〜1500 16                 20
35 −0.009
−0.025		 35〜1500 19                   24
40 50〜1500 20                   24 30
50 65〜1500 26                     30

※Qúy khách vui lòng chỉ định kích thước d vì khi đường kính ngoài D = 20 thì đường kính trong d có thể = 10 hoặc 14.

Gia công thêm

Thay đổi dung sai đường kính ngoài Thay đổi dung sai L Gia công phay 2 hõm vặn cờ lê Gia công phay mặt phẳng
g5 hoặc h5 LCK HCA hoặc HCB DCA hoặc DCB
Thay đổi dung sai đường kính ngoài
Phương pháp yêu cầug5 hoặc h5
D g5 h5
Dung sai cho phép(㎜)
6 -0.004
-0.009		 0
-0.005
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Thay đổi dung sai L
Phương pháp yêu cầuLCK
  • Khi L<200 thì L±0.03
  • Khi 200≦L<500 thì L±0.05
  • Khi 500≦L<1500 thì L±0.1
  • Khi sử dụng LCK、thì có thể yêu cầu thay đổi L theo đơn vị 1mm.
 Gia công phay 2 hõm vặn cờ lê trên bề mặt trục,
Phương pháp yêu cầu
HCA10 hoặc HCB8
HCA:Vị trí tính từ đầu trục trái
HCB:Vị trí tính từ đầu trục phải
  • Có thể chỉ định HCA、HCB theo đơn vị 1mm
    HCA+U≦L
    HCB+U≦L
    Khi HCA＝0 hoặc HCA≧1
    Khi HCB＝0 hoặc HCB≧1
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
Có nhận gia công phay mặt phẳng trên bề mặt trục.
Phương pháp yêu cầu
DCA10/A8 hoặc DCB20/B10
DCA:Vị trí tính từ đầu trục trái
DCB:Vị trí tính từ đầu trục phải
  • Có thể chỉ định DCA、DCB theo đơn vị 1mm
    DCA+A≦L
    DCB+B≦L
    Khi DCA＝0 hoặc DCA≧1
    Khi DCB＝0 hoặc DCB≧1
  • A(B)≦3×D
    A(B)có thể chỉ định theo đơn vị 1mm

D H
6〜16 1
20〜40 2
50 3

Hình thức đặt hàng

KiểuーDー(d)ーLーMーGia công thêm(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSPBAー20ー(10)ー650ーM16ーHCA15
