Ống trượt tròn YSPAA

Vật liệu/ Dung sai

Ống trượt tròn YSPAA
YSPAA
Dung sai Dg6
Vật liệuSUJ2
Tôi cao tần(Chỉ phần D)Độ cứng khoảng HRC60

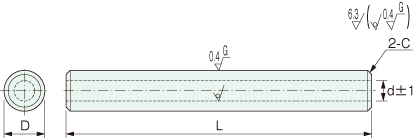

Kiểu

Ống trượt tròn YSPAA
KiểuDg6L
Chỉ định theo đơn vị 1 mm		 d C
YSPAA 6 −0.004
−0.012		 20〜500 2 0.5
8 −0.005
−0.014		 20〜500 3
10 20〜600 4
12 −0.006
−0.017		 20〜1000 6
13 25〜1000 7
16 30〜2000 8
20 −0.007
−0.020		 30〜2000 10 1.0
20 30〜2000 14
25 30〜3000 15
30 35〜3000 16
35 −0.009
−0.025		 35〜3000 19
40 50〜3000 20
50 65〜3000  26

※Qúy khách vui lòng chỉ định kích thước d vì khi đường kính ngoài D = 20 thì đường kính trong d có thể = 10 hoặc 14.

Gia công thêm

Thay đổi dung sai đường kính ngoài Thay đổi dung sai L Gia công phay 2 hõm vặn cờ lê Gia công phay mặt phẳng
g5 hoặc h5 LCK HCA hoặc HCB DCA hoặc DCB
Thay đổi dung sai đường kính ngoài
Phương pháp yêu cầug5 hoặc h5
D g5 h5
Dung sai cho phép(㎜)
6 -0.004
-0.009 		0
-0.005
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Thay đổi dung sai L
Phương pháp yêu cầuLCK
  • Khi L<200 thì L±0.03
  • Khi 200≦L<500 thì L±0.05
  • Khi 500≦L<1500 thì L±0.1
  • Khi L>1500 thì không thể chỉ định
  • Khi sử dụng LCK、thì có thể yêu cầu thay đổi L theo đơn vị 1mm.
 Gia công phay 2 hõm vặn cờ lê trên bề mặt trục,
Phương pháp yêu cầu
HCA10 hoặc HCB8
HCA:Vị trí tính từ đầu trục trái
HCB:Vị trí tính từ đầu trục phải
  • Có thể chỉ định HCA、HCB theo đơn vị 1mm
    HCA+U≦L
    HCB+U≦L
    Khi HCA＝0 hoặc HCA≧1
    Khi HCB＝0 hoặc HCB≧1
  • D3〜5 thì không thể chỉ định
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
Có nhận gia công phay mặt phẳng trên bề mặt trục.
Phương pháp yêu cầu
DCA10/A8 hoặc DCB20/B10
DCA:Vị trí tính từ đầu trục trái
DCB:Vị trí tính từ đầu trục phải
  • Có thể chỉ định DCA、DCB theo đơn vị 1mm
    DCA+A≦L
    DCB+B≦L
    Khi DCA＝0 hoặc DCA≧1
    Khi DCB＝0 hoặc DCB≧1
  • A(B)≦3×D
    A(B)có thể chỉ định theo đơn vị 1mm

D H
6〜16 1
20〜40 2
50 3

Hình thức đặt hàng

KiểuーDー(d)ーLーGia công thêm(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSPAAー20ー(10)ー650ーg5DCA20/A8
