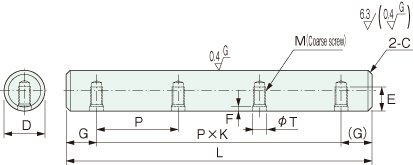

Trục có lỗ trên thân YSKK
Vật liệu/ Dung sai
YSKK | |
---|---|
Dung sai D | g6 |
Vật liệu | SUJ2 |
Tôi cao tần(Chỉ phần D) | Độ cứng khoảng HRC60 |
Kiểu
Kiểu | Dg6 | L Chỉ định theo đơn vị 1 mm |
M (Bước ren thô) |
P | E | C | T | F | G | |
---|---|---|---|---|---|---|---|---|---|---|
YSKK | 10 | −0.005 −0.014 |
20〜800 | M4 | 100 | 6 |
0.5 |
4.5 | 2 | (L-P×K) ÷2 |
12 | −0.006 −0.017 |
20〜1000 | 7 | 2.5 | ||||||
13 | 25〜1000 | |||||||||
16 | 30〜1200 | M5 | 150 | 9 | 5.5 | |||||
20 | −0.007 −0.020 |
30〜1200 | M6 | 10 | 1 | 6.5 | ||||
25 | 35〜1200 | 200 | 12 | |||||||
30 | 35〜1500 | M8 | 15 | 8.5 | 3 | |||||
35 | −0.009 −0.025 |
35〜1500 | ||||||||
40 | 50〜1500 | 300 | 18 | |||||||
50 | 65〜1500 | M10 | 22 | 10.5 | 4 |
Bước răng | P=100 | P=150 | P=200 | P=300 | Số lỗ | K (Số bước) |
---|---|---|---|---|---|---|
L | 200〜219 |
200〜 319 |
300〜 419 |
400〜619 |
2 |
1 |
220〜319 |
320〜 469 | 420〜 619 | 620〜 919 | 3 | 2 | |
320〜419 |
470〜 619 | 620〜 819 | 920〜1219 | 4 | 3 | |
420〜519 |
620〜 769 | 820〜1019 | 1220〜 | 5 | 4 | |
520〜619 |
770〜 919 | 1020〜1219 | 6 | 5 | ||
620〜719 |
920〜1069 | 1220〜1419 | 7 | 6 | ||
720〜819 |
1070〜 | 1420〜 | 8 | 7 | ||
820〜919 |
9 | 8 | ||||
920〜 | 10 | 9 |
Gia công thêm
Thay đổi dung sai đường kính ngoài | ||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
g5 hoặc h5 | ||||||||||||||||||||||||
Thay đổi dung sai đường kính ngoài Phương pháp yêu cầug5 hoặc h5
|
Hình thức đặt hàng
Kiểu | ー | D | ー | L | ー | Gia công thêm | (g5,h5) |
---|---|---|---|---|---|---|---|
YSKK | ー | 20 | ー | 650 | ー | h5 |
