【Vương quốc trục trượt YSK】Trục trượt tròn/YSJJ Trục 2 đầu rãnh chữ V YSJA

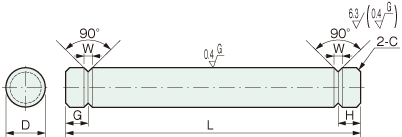

Trục 2 đầu rãnh chữ V YSJJ

Kiểu	Dg6		L	G hoặc H	W	C
Kiểu	Dg6		Yêu cầu theo đơn vị mm		W	C
YSJJ	6	−0.004 −0.012	20〜600	G≧W H≧W	2	0.5
	8	−0.005 −0.014	20〜800		2
	10	−0.005 −0.014	20〜800		4
	12	−0.006 −0.017	20〜1000
	13		25〜1000
	15		25〜1000
	16		30〜1200
	20	−0.007 −0.020	30〜1200		6	1.0
	25		35〜1200		6
	30		35〜1500		8
	35	−0.009 −0.025	35〜1500		8
	40		50〜1500		12
	50		65〜1500		12

Thay đổi dung sai đường kính ngoài

g5 hoặc h5

Thay đổi dung sai đường kính ngoài
Phương pháp yêu cầug5 hoặc h5

Kiểu	ー	D	ー	L	ー	G	ー	H	ー	Gia công thêm	(g5,h5)
YSJJ	ー	20	ー	650	ー	G10	ー	H20	ー	h5
