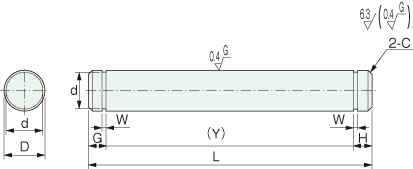

Trục 2 đầu rãnh vòng YSFF

Vật liệu/ Dung sai

YSFF
Dung sai D	g6
Vật liệu	SUJ2
Tôi cao tần(Chỉ phần D)	Độ cứng khoảng HRC60

YSFF リニアシャフト両側リング溝付

Kiểu

YSFF リニアシャフト両側リング溝付

Kiểu	Dg6		L Chỉ định theo đơn vị 1 mm	G hoặc H	W	W	d	d	Áp dụng với vòng chặn	C
Kiểu	Dg6		L Chỉ định theo đơn vị 1 mm	G hoặc H	W	Dung sai cho phép	d	Dung sai cho phép	Áp dụng với vòng chặn	C
YSFF	3	−0.002 −0.008	10〜 400	2≦G≦50 2≦H≦50	0.5	＋0.05 0	2	＋0.06 0	JIS B2805 E kiểu 2	0.5
	4	−0.004 −0.012	10〜 400		0.7	＋0.1 0	3	＋0.06 0	JIS B2805 E kiểu 3
	5		10〜 400				4	＋0.075 0	JIS B2804 E kiểu4
	6		20〜 600				5	＋0.075 0	JIS B2804 E kiểu5
	8	−0.005 −0.014	20〜 800	3≦G≦50 3≦H≦50	0.9		7	＋0.09 0	JIS B2804 E kiểu7
	10	−0.005 −0.014	20〜 800	3≦G≦50 3≦H≦50	1.15	＋0.14 0	9.6	0 －0.09	JIS B2804 C kiểu10
	12	−0.006 −0.017	20〜1000	4≦G≦50 4≦H≦50			11.5	0 －0.11	JIS B2804 C kiểu12
	13		25〜1000				12.4		JIS B2804 C kiểu 13
	15		25〜1000				14.3		JIS B2804 C kiểu 15
	16		30〜1200				15.2		JIS B2804 C kiểu 16
	20	−0.007 −0.020	30〜1200		1.35		19	0 －0.21	JIS B2804 C kiểu 20	1.0
	25		35〜1200	5≦G≦50 5≦H≦50	1.35		23.9		JIS B2804 C kiểu 25
	30		35〜1500	5≦G≦50 5≦H≦50	1.65		28.6		JIS B2804 C kiểu 30

Gia công thêm

Thay đổi dung sai đường kính ngoài

Thay đổi dung sai kích thước Y

g5 hoặc h5

YCK

Thay đổi dung sai đường kính ngoài
Phương pháp yêu cầug5 hoặc h5

D	g5	h5
D	Dung sai cho phép(㎜)
8	-0.005 -0.011	0 -0.006
10	-0.005 -0.011	0 -0.006
12	-0.006 -0.014	0 -0.008
13
15
16
20	-0.007 -0.016	0 -0.009
25
30

Thay đổi dung sai của kích thước Y.
Phương pháp yêu cầuYCK

Khi Y<50 thì Y±0.03
Khi 50≦Y<1050 thì Y±0.05
Khi 100≦Y≦500 thì Y±0.1
Khi Y>500 thì không thể chỉ định
Nếu dùng YCK thì Y có thể chỉ định theo đơn vị 0,1mm

Hình thức đặt hàng

Kiểu	ー	D	ー	L	ー	G	ー	H	ー	Gia công thêm	(g5,h5,YCK)
YSFF	ー	20	ー	650	ー	G10	ー	H12	ー	g5
