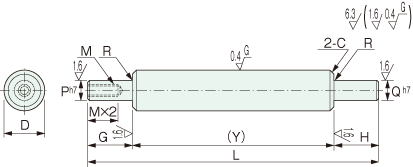

Trục 1 đầu có bậc ren trong 1 đầu có bậc YSED

Vật liệu/ Dung sai

YSED
Dung sai D	g6
Vật liệu	SUJ2
Tôi cao tần(Chỉ phần D)	Độ cứng khoảng HRC60

Kiểu

Kiểu	Dg6		L	G	H	P	Q	M（Bước ren thô） Lựa chọn											Y nhỏ nhất	R	C
			Chỉ định theo đơn vị 1 mm
YSED	8	−0.005 −0.014	24〜800	2≦G≦P×4	2≦H≦Q×5	6	Q≧3	3	4	5									20	0.3	0.5
	10		24〜800			6〜 8		3	4	5	6
	12	−0.006 −0.017	24〜1000			6〜10	Q≧5	3	4	5	6	8
	13		24〜1000			6〜11		3	4	5	6	8	10
	15		24〜1000			6〜13		3	4	5	6	8	10
	16		24〜1200			6〜14			4	5	6	8	10
	20	−0.007 −0.020	29〜1200			8〜17			4	5	6	8	10	12					25		1.0
	25		29〜1200			8〜22	Q≧10		4	5	6	8	10	12	16
	30		34〜1500			9〜27					6	8	10	12	16	20			30
	35	−0.009 −0.025	39〜1500			9〜32	Q≧16					8	10	12	16	20	24		35	0.5
	40		44〜1500			11〜37							10	12	16	20	24	30	40
	50		74〜1500			11〜47								12	16	20	24	30	70

Gia công thêm

Thay đổi dung sai đường kính ngoài	Thay đổi dung sai kích thước Y	Gia công phay 2 hõm vặn cờ lê	Gia công phay mặt phẳng
g5 hoặc h5	LCK	HCA hoặc HCB	DCA hoặc DCB
Thay đổi dung sai đường kính ngoài Phương pháp yêu cầug5 hoặc h5 D g5 h5 Dung sai cho phép(㎜) 8 -0.005 -0.011 0 -0.006 10 12 -0.006 -0.014 0 -0.008 13 15 16 20 -0.007 -0.016 0 -0.009 25 30 35 -0.009 -0.020 0 -0.011 40 50	Thay đổi dung sai của kích thước Y. Phương pháp yêu cầuLCK Khi Y<200 thì Y±0.03 Khi 200≦Y<500 thì Y±0.05 Khi Y≧500 thì Y±0.1 Nếu dùng YCK thì Y có thể chỉ định theo đơn vị 0,1mm	Gia công phay 2 hõm vặn cờ lê trên bề mặt trục, Phương pháp yêu cầu HCA10 hoặc HCB8 HCA:Vị trí tính từ đầu trục trái HCB:Vị trí tính từ đầu trục phải Có thể chỉ định HCA、HCB theo đơn vị 1mm HCA+U≦Y HCB+U≦Y Khi HCA＝0 hoặc HCA≧1 Khi HCB＝0 hoặc HCB≧1 D W U 8 7 8 10 8 12 10 10 13 11 16 14 20 17 25 22 30 27 15 35 30 40 36 20 50 41	Có nhận gia công phay mặt phẳng trên bề mặt trục. Phương pháp yêu cầu DCA10/A8 hoặc DCB20/B10 DCA:Vị trí tính từ đầu trục trái DCB:Vị trí tính từ đầu trục phải Có thể chỉ định DCA、DCB theo đơn vị 1mm DCA+A≦Y DCB+B≦Y Khi DCA＝0 hoặc DCA≧1 Khi DCB＝0 hoặc DCB≧1 A(B)≦3×D A(B)có thể chỉ định theo đơn vị 1mm D H 8〜16 1 20〜40 2 50 3

Hình thức đặt hàng
