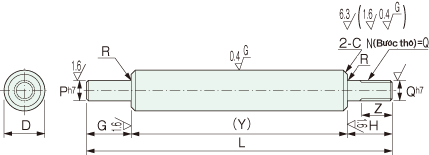

Trục 1 đầu có bậc 1 đầu bậc ren ngoài YSDC
Vật liệu/ Dung sai
YSDC | |
---|---|
Dung sai D | g6 |
Vật liệu | SUJ2 |
Tôi cao tần(Chỉ phần D) | Độ cứng khoảng HRC60 |
Kiểu
Kiểu | Dg6 | L | G | P | H | Z | Q Lựa chọn |
Y nhỏ nhất |
R | C | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Chỉ định theo đơn vị 1 mm | |||||||||||||||||||||
YSDC | 3 | −0.002 −0.008 |
24〜200 | 2≦G≦P×5 | P≦3 | 2≦G≦P×5 | Z≦H-2 (Khi Q≦6) Z≦H-3 (KhiQ≦8 hay 10) Z≦H-5 (Khi Q≧12) |
3 |
20 |
− | Dưới 0.2 |
||||||||||
4 | −0.004 −0.012 |
24〜300 | 3 | 4 | 0.2 | ||||||||||||||||
5 | 24〜400 | 3 | 4 | 5 | |||||||||||||||||
6 | 24〜600 | 3 | 4 | 5 | 6 | 0.3 | 0.5 | ||||||||||||||
8 | −0.005 −0.014 |
24〜800 | 3 | 4 | 5 | 6 | 8 | ||||||||||||||
10 | 24〜800 | 4 | 5 | 6 | 8 | 10 | |||||||||||||||
12 | −0.006 −0.017 |
24〜1000 | P≦5 | 5 | 6 | 8 | 10 | 12 | |||||||||||||
13 | 24〜1000 | 5 | 6 | 8 | 10 | 12 | |||||||||||||||
15 | 24〜1200 | 5 | 6 | 8 | 10 | 12 | |||||||||||||||
16 | −0.007 −0.020 |
29〜1200 | 5 | 6 | 8 | 10 | 12 | 16 | |||||||||||||
20 | 29〜1200 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 1.0 | ||||||||||||
25 | 29〜1200 | P≦10 | 8 | 10 | 12 | 16 | 20 | 24 | |||||||||||||
30 | 34〜1500 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 30 | ||||||||||||
35 | −0.009 −0.025 |
39〜1500 | P≦16 | 10 | 12 | 16 | 20 | 24 | 30 | 35 | 0.5 | ||||||||||
40 | 44〜1500 | 12 | 16 | 20 | 24 | 30 | 40 | ||||||||||||||
50 | 74〜1500 | 16 | 20 | 24 | 30 | 70 |
Gia công thêm
Thay đổi dung sai đường kính ngoài | Thay đổi dung sai kích thước Y | Gia công phay 2 hõm vặn cờ lê | Gia công phay mặt phẳng | Thay đổi thành ren ngoài bước mịn | Gia công tránh phần ren ngoài | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
g5 hoặc h5 | YCK | HCA hoặc HCB | DCA hoặc DCB | QBP hoặc QSP | QON | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Thay đổi dung sai đường kính ngoài Phương pháp yêu cầug5 hoặc h5
|
Thay đổi dung sai của kích thước Y. Phương pháp yêu cầuYCK
|
Gia công phay 2 hõm vặn cờ lê trên bề mặt trục, Phương pháp yêu cầu HCA10 hoặc HCB8 HCA:Vị trí tính từ đầu trục trái HCB:Vị trí tính từ đầu trục phải
|
Có nhận gia công phay mặt phẳng trên bề mặt trục. Phương pháp yêu cầu DCA10/A8 hoặc DCB20/B10 DCA:Vị trí tính từ đầu trục trái DCB:Vị trí tính từ đầu trục phải
|
Thay đổi phần ren ngoài thành bước mịn trong bảng dưới đây. Phương pháp yêu cầuQBP12 QBP→ Phù hợp với đỉnh ren bước mịn của đai ốc QSP→Phù hợp với đỉnh ren bước mịn của xi lanh
|
Gia công tránh phần có kích thước Q. Phương pháp yêu cầuQON
|
Hình thức đặt hàng
Kiểu | ー | D | ー | L | ー | G | ー | P | ー | H | ー | Z | ー | Q(QBP hoặc QSP) | ー | Gia công thêm | (g5,h5,YCK,HCA,HCB,DCA,DCB,QON) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
YSDC | ー | 20 | ー | 650 | ー | G50 | ー | P10 | ー | H30 | ー | Z25 | ー | Q16 | ー | YCK | HCB30 |
