【Vương quốc trục trượt YSK】Trục trượt tròn/Trục thẳng YSAA

Vật liệu/ Dung sai

YSAA
Dung sai D	g6
Vật liệu	SUJ2
Tôi cao tần(Chỉ phần D)	Độ cứng khoảng HRC60

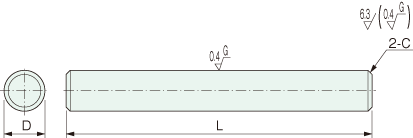

Kiểu

Kiểu	Dg6		L Chỉ định theo đơn vị 1 mm	C
YSAA	3	−0.002 −0.008	10〜200	0.5
	4	−0.004 −0.012	10〜300
	5		10〜500
	6		20〜600
	8	−0.005 −0.014	20〜1000
	10	−0.005 −0.014	20〜1000
	12	−0.006 −0.017	20〜1500
	13		25〜1500
	15		25〜2000
	16		30〜2000
	20	−0.007 −0.020	30〜2000	1.0
	25		35〜3000
	30		35〜3000
	35	−0.009 −0.025	35〜3000
	40		50〜3000
	50		65〜3000

Gia công thêm

Thay đổi dung sai đường kính ngoài

Thay đổi dung sai L

Gia công phay 2 hõm vặn cờ lê

Gia công phay mặt phẳng

g5 hoặc h5

LCK

HCA hoặc HCB

DCA hoặc DCB

          Thay đổi dung sai đường kính ngoài
Phương pháp yêu cầug5 hoặc h5

                D
                g5
                h5

                Dung sai cho phép(㎜)

                3
                -0.002

                -0.006

                 0

                -0.004

                4
                -0.0024

                  -0.009

                 0

                  -0.005

5
6

                8
                 -0.005

                -0.011
                 0

                -0.006

                10

                12
                 -0.006

                -0.014
                 0

                -0.008

                13

                15

                16

                20
                 -0.007

                -0.016
                 0

                -0.009

                25

                30

                35
                 -0.009

                -0.020
                 0

                -0.011

                40

                50

          Thay đổi dung sai L
Phương pháp yêu cầuLCK

            Khi L<200 thì L±0.03
Khi 200≦L<500 thì L±0.05
Khi 500≦L<1500 thì L±0.1
Khi L>1500 thì không thể chỉ định
Khi sử dụng LCK、thì có thể yêu cầu thay đổi L theo đơn vị 1mm.

          Gia công phay 2 hõm vặn cờ lê trên bề mặt trục,
Phương pháp yêu cầu
HCA10 hoặc HCB8
 HCA:Vị trí tính từ đầu trục trái
HCB:Vị trí tính từ đầu trục phải
            Có thể chỉ định HCA、HCB theo đơn vị 1mm

              HCA+U≦L

              HCB+U≦L

              Khi HCA＝0 hoặc HCA≧1

             Khi HCB＝0 hoặc HCB≧1
D3〜5 thì không thể chỉ định

                D
                W
                U

                6
                5
                8

                8
                7

                10
                8

                12
                10
                10

                13
                11

                16
                14

                20
                17

                25
                22

                30
                27
                15

                35
                30

                40
                36
                20

                50
                41

          Có nhận gia công phay mặt phẳng trên bề mặt trục.
 Phương pháp yêu cầu
DCA10/A8 hoặc DCB20/B10
 DCA:Vị trí tính từ đầu trục trái
DCB:Vị trí tính từ đầu trục phải
            Có thể chỉ định DCA、DCB theo đơn vị 1mm

              DCA+A≦L

              DCB+B≦L

              Khi DCA＝0 hoặc DCA≧1

              Khi DCB＝0 hoặc DCB≧1

A(B)≦3×D

            A(B)có thể chỉ định theo đơn vị 1mm

                D
                H

                3〜5
                0.5

                6〜16
                1

                20〜40
                2

                50
                3

Hình thức đặt hàng

Kiểu	ー	D	ー	L	ー	Gia công thêm	(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSAA	ー	20	ー	650	ー	h5
