Đai ốc thẳng YNS-R(L)

Đặc điểm

YTR-RスタンダードTrục vít hình thang
  • BC6, có khả năng chống mài mòn tuyệt vời và hệ số ma sát thấp, được sử dụng làm vật liệu của đai ốc để đáp ứng chức năng chuyển động.
  • Ren phải kí hiệu là YNF-R.
  • Ren trái kí hiệu là YNF-L.
Đai ốc thẳng YNS-R(L)
Vật liệuBC6 (đúc đồng)
Thông số kỹ thuật7H

Thông số kỹ thuật

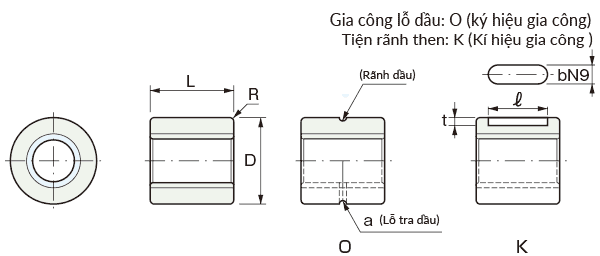

yts_fig
>
Kiểu P
Đỉnh		 Dh8
Đường kính ngoài		 L
Chiều dài		R Kích thước gia công bổ sung Trọng lượng
（kgf）		 Loại then đề xuất
（S50C）
a bN9 t ℓ
YNS-R(L)-10 2 20 20 1 1.5 4 2 10 0.04 YKM 4×10
YNS-R(L)-12 2 22 22 1 1.5 4 2 15 0.05 YKM 4×15
YNS-R(L)-14 3 22 22 1 1.5 4 2 15 0.05 YKM 4×15
YNS-R(L)-16 3 28 26 1 1.5 5 2.5 20 0.10 YKM 5×20
YNS-R(L)-18 4 32 31 1.5 2 7 2.5 20 0.16 YKM 7×20
YNS-R(L)-20 4 32 31 1.5 2 7 2.5 20 0.15 YKM 7×20
YNS-R(L)-22 5 36 40 1.5 2.5 7 2.5 25 0.24 YKM 7×25
YNS-R(L)-25 5 36 40 1.5 2.5 7 4 25 0.21 YKM 7×25
YNS-R(L)-28 5 44 45 2 2.5 10 4 30 0.39 YKM 8×30
YNS-R(L)-32 6 44 45 2 2.5 10 4.5 30 0.32 YKM 8×30
YNS-R(L)-36 6 52 49 2 3 12 5 40 0.53 YKM 8×40
YNS-R(L)-40 6 58 57 2 3 15 5 40 0.72 YKM 8×40
YNS-R-45 8 64 62 1.5 4 15 5 50 1.00 YKM 10×50
YNS-R-50 8 68 67 1.5 4 15 5 50 1.13 YKM 10×50

※YNF-R-45 và 50 là loại ren phải tiêu chuẩn, vì vậy vui lòng liên hệ với chúng tôi nếu muốn đặt loại ren trái.
