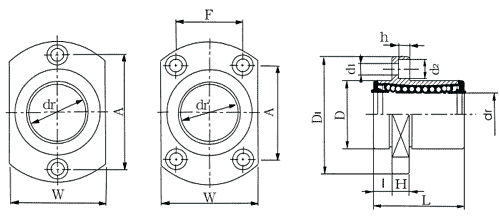

Bạc trượt ngắn mặt bích oval YTP-UU (Phần đầu)
Đặc điểm
Phù hợp với các chi tiết kỹ thuật nhỏ gọn và tiết kiệm không gian.Bề mặt được mạ niken không điện để nâng cao hiệu quả chống gỉ.
| Cấu tạo vật liệu các bộ phận |
| Hình trụ ngoài | SUJ2 |
| Vòng cách | Nhựa (POM) |
| Bi | SUJ2 |
| Vòng đệm | Cao su NBR |
| Mạ niken không điện |
|---|
Thông số kỹ thuật
| Kiểu |
Số hàng bi |
Kích thước và dung sai |
Độ vuông góc
(Lớn nhất)
| Độ đồng trục
(Lớn nhất)
| Tải trọng định mức cơ bản |
DXF |
| Đường kính trong |
Đường kính ngoài |
Chiều dài |
I |
Mặt bích |
Lỗ lắp |
C
(kgf)
| Co
(kgf) |
| dr |
Dung sai cho phép |
D |
Dung sai cho phép |
L |
Dung sai cho phép |
D1 |
W |
H |
A |
F |
d1 |
d2 |
h |
| YTP-6UU |
4 |
6 |
0
-0.009 |
12 |
0
-0.013 |
19 |
0
-0.20 |
5 |
28 |
18 |
5 |
20 |
|
3.5 |
6 |
3.1 |
0.012 |
0.012 |
21 |
27 |
|
| YTP-8UU |
4 |
8 |
15 |
24 |
5 |
32 |
21 |
5 |
24 |
|
3.5 |
6 |
3.1 |
27 |
41 |
|
| YTP-10UU |
4 |
10 |
19 |
0
-0.016 |
29 |
6 |
40 |
25 |
6 |
29 |
|
4.5 |
7.5 |
4.1 |
38 |
56 |
|
| YTP-12UU |
4 |
12 |
21 |
30 |
6 |
42 |
27 |
6 |
32 |
|
4.5 |
7.5 |
4.1 |
42 |
61 |
|
| YTP-13UU |
4 |
13 |
23 |
32 |
6 |
43 |
29 |
6 |
33 |
|
4.5 |
7.5 |
4.1 |
52 |
79 |
|
| YTP-16UU |
5 |
16 |
28 |
37 |
6 |
48 |
34 |
6 |
31 |
22 |
4.5 |
7.5 |
4.1 |
79 |
120 |
|
| YTP-20UU |
5 |
20 |
0
-0.010 |
32 |
0
-0.019 |
42 |
8 |
54 |
38 |
8 |
36 |
24 |
5.5 |
9 |
5.1 |
0.015 |
0.015 |
88 |
140 |
|
| YTP-25UU |
6 |
25 |
40 |
59 |
0
-0.30 |
8 |
62 |
46 |
8 |
40 |
32 |
5.5 |
9 |
5.1 |
100 |
160 |
|
| YTP-30UU |
6 |
30 |
45 |
64 |
10 |
74 |
51 |
10 |
49 |
35 |
6.6 |
11 |
6.1 |
160 |
280 |
|
Đơn vị(㎜)
