Bạc trượt dài mặt bích oval YTP-LUU (Phần đầu)
Đặc điểm
Vì loại dài có hai vòng cách nhựa kết hợp, nên tải trọng và mômen cho phép tăng hơn loại ngắn.Bề mặt được mạ niken không điện .
| Cấu tạo vật liệu các bộ phận |
| Hình trụ ngoài | SUJ2 |
| Vòng cách | Nhựa (POM) |
| Bi | SUJ2 |
| Vòng đệm | Cao su NBR |
| Mạ niken không điện |
|---|

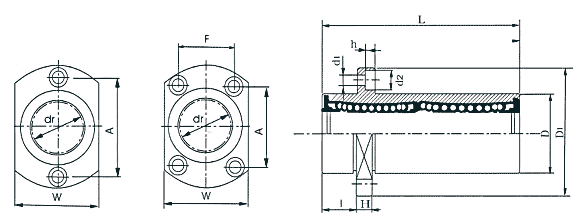

Thông số kỹ thuật
| Kiểu |
Số hàng bi |
Kích thước và dung sai |
Độ vuông góc
(Lớn nhất)
| Độ đồng trục
(Lớn nhất)
| Tải trọng định mức cơ bản |
DXF |
| Đường kính trong |
Đường kính ngoài |
Chiều dài |
I |
Mặt bích |
Lỗ lắp |
C
(kgf)
| Co
(kgf) |
| dr |
Dung sai cho phép |
D |
Dung sai cho phép |
L |
Dung sai cho phép |
D1 |
W |
H |
A |
F |
d1 |
d2 |
h |
| YTP-6LUU |
4 |
6 |
0
-0.010 |
12 |
0
-0.013 |
35 |
0
-0.30 |
5 |
28 |
18 |
5 |
20 |
|
3.5 |
6 |
3.1 |
0.015 |
0.015 |
33 |
54 |
|
| YTP-8LUU |
4 |
8 |
15 |
45 |
5 |
32 |
21 |
5 |
24 |
|
3.5 |
6 |
3.1 |
44 |
80 |
|
| YTP-10LUU |
4 |
10 |
19 |
0
-0.016 |
55 |
6 |
40 |
25 |
6 |
29 |
|
4.5 |
7.5 |
4.1 |
60 |
112 |
|
| YTP-12LUU |
4 |
12 |
21 |
57 |
6 |
42 |
27 |
6 |
32 |
|
4.5 |
7.5 |
4.1 |
83 |
160 |
|
| YTP-13LUU |
4 |
13 |
23 |
61 |
6 |
43 |
29 |
6 |
33 |
|
4.5 |
7.5 |
4.1 |
83 |
160 |
|
| YTP-16LUU |
5 |
16 |
28 |
70 |
6 |
48 |
34 |
6 |
31 |
22 |
4.5 |
7.5 |
4.1 |
126 |
240 |
|
| YTP-20LUU |
5 |
20 |
0
-0.012 |
32 |
0
-0.019 |
80 |
8 |
54 |
38 |
8 |
36 |
24 |
5.5 |
9 |
5.1 |
0.020 |
0.020 |
143 |
280 |
|
| YTP-25LUU |
6 |
25 |
40 |
112 |
0
-0.40 |
8 |
62 |
46 |
8 |
40 |
32 |
5.5 |
9 |
5.1 |
159 |
320 |
|
| YTP-30LUU |
6 |
30 |
45 |
123 |
10 |
74 |
51 |
10 |
49 |
35 |
6.6 |
11 |
6.1 |
254 |
560 |
|
Đơn vị(㎜)
