Bạc trượt dài mặt bích tròn YFC-LUU (Trung tâm )
Đặc điểm
Vì loại dài có hai vòng cách nhựa kết hợp, nên tải trọng và mômen cho phép tăng hơn loại ngắn.Bề mặt được mạ niken không điện .
| Cấu tạo vật liệu các bộ phận |
| Hình trụ ngoài | SUJ2 |
| Vòng cách | Nhựa (POM) |
| Bi | SUJ2 |
| Vòng đệm | Cao su NBR |
| Mạ niken không điện |
|---|
Thông số kỹ thuật
| Kiểu |
Số hàng bi |

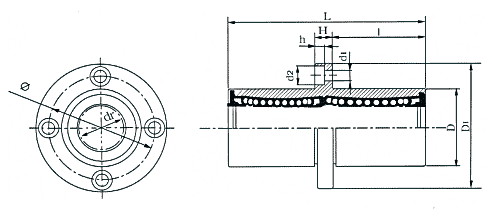

Kích thước và dung sai |
Độ vuông góc
(Lớn nhất)
| Độ đồng trục
(Lớn nhất)
| Tải trọng định mức cơ bản |
DXF |
| Đường kính trong |
Đường kính ngoài |
Chiều dài |
I |
Mặt bích |
Lỗ lắp |
C
(kgf)
| Co
(kgf) |
| dr |
Dung sai cho phép |
D |
Dung sai cho phép |
L |
Dung sai cho phép |
D1 |
H |
Φ |
d1 |
d2 |
h |
| YFC-6LUU |
4 |
6 |
0
-0.010 |
12 |
0
-0.013 |
35 |
0
-0.30 |
15.0 |
28 |
5 |
20 |
3.5 |
6 |
3.1 |
0.015 |
0.015 |
33 |
54 |
|
| YFC-8LUU |
4 |
8 |
15 |
45 |
20.0 |
32 |
5 |
24 |
3.5 |
6 |
3.1 |
44 |
80 |
|
| YFC-10LUU |
4 |
10 |
19 |
0
-0.016 |
55 |
24.5 |
40 |
6 |
29 |
4.5 |
7.5 |
4.1 |
60 |
112 |
|
| YFC-12LUU |
4 |
12 |
21 |
57 |
25.5 |
42 |
6 |
32 |
4.5 |
7.5 |
4.1 |
83 |
160 |
|
| YFC-13LUU |
4 |
13 |
23 |
61 |
27.5 |
43 |
6 |
33 |
4.5 |
7.5 |
4.1 |
83 |
160 |
|
| YFC-16LUU |
5 |
16 |
28 |
70 |
32.0 |
48 |
6 |
38 |
4.5 |
7.5 |
4.1 |
126 |
240 |
|
| YFC-20LUU |
5 |
20 |
0
-0.012 |
32 |
0
-0.019 |
80 |
36.0 |
54 |
8 |
43 |
5.5 |
9 |
5.1 |
0.020 |
0.020 |
143 |
280 |
|
| YFC-25LUU |
6 |
25 |
40 |
112 |
0
-0.40 |
52.0 |
62 |
8 |
51 |
5.5 |
9 |
5.1 |
159 |
320 |
|
| YFC-30LUU |
6 |
30 |
45 |
123 |
56.5 |
74 |
10 |
60 |
6.6 |
11 |
6.1 |
254 |
560 |
|
Đơn vị(㎜)
