Bạc trượt dài Y-LUU ( Vòng cách bằng nhựa )
Đặc điểm
Bạc trượt tiêu chuẩn. Chất liệu vòng cách là nhựa và có thể chịu nhiệt tới 81 độ.
Cấu tạo vật liệu các bộ phận |
Hình trụ ngoài | SUJ2 |
Vòng cách | Nhựa (POM) |
Bi | SUJ2 |
Vòng đệm | Cao su NBR |
Vòng phanh | Thép lò xo |
Thông số kỹ thuật
Kiểu |
Số hàng bi |

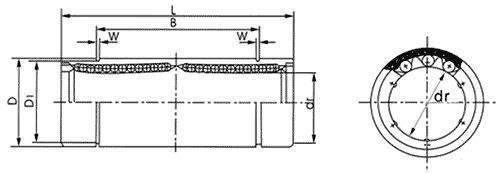

Kích thước và dung sai |
Độ đồng trục
(Lớn nhất)
| Tải trọng định mức cơ bản |
DXF |
Đường kính trong |
Đường kính ngoài |
Chiều dài |
Rãnh lắp bi |
C
(kgf)
| Co
(kgf) |
dr |
Dung sai cho phép |
D |
Dung sai cho phép |
L |
Dung sai cho phép |
B |
Dung sai cho phép |
D1 |
W |
Y-6LUU |
4 |
6 |
0
-0.010 |
12 |
0
-0.013 |
35 |
0
-0.30 |
27 |
0
-0.30 |
11.5 |
1.10 |
0.015 |
33 |
54 |
|
Y-8LUU |
4 |
8 |
15 |
45 |
35 |
14.3 |
1.10 |
44 |
80 |
|
Y-10LUU |
4 |
10 |
19 |
0
-0.016 |
55 |
44 |
18.0 |
1.30 |
60 |
112 |
|
Y-12LUU |
4 |
12 |
21 |
57 |
46 |
20.0 |
1.30 |
83 |
160 |
|
Y-13LUU |
4 |
13 |
23 |
61 |
46 |
22.0 |
1.30 |
83 |
160 |
|
Y-16LUU |
5 |
16 |
28 |
70 |
53 |
27.0 |
1.60 |
126 |
240 |
|
Y-20LUU |
5 |
20 |
0
-0.012 |
32 |
0
-0.019 |
80 |
61 |
30.5 |
1.60 |
0.02 |
143 |
280 |
|
Y-25LUU |
6 |
25 |
40 |
112 |
0
-0.40 |
82 |
0
-0.40 |
38.0 |
1.85 |
159 |
320 |
|
Y-30LUU |
6 |
30 |
45 |
123 |
89 |
43.0 |
1.85 |
254 |
560 |
|
Đơn vị(㎜)
