SK Gối đỡ cố định SK (Theo chiều ngang )
Đặc điểm
SP là chi tiết cố định trục, thích hợp sử dụng khi cố định trục trượt theo chiều ngang. Hiệu quả chống rỉ được cải thiện bằng cách xử lý vật liệu nhôm bằng anodizing.
Cấu tạo vật liệu các bộ phận |
Vật liệu phần thân |
Hợp kim nhôm |
Vật liệu vít ren |
Stainless không gỉ |
Bề mặt được xử lý bằng anodizing. |

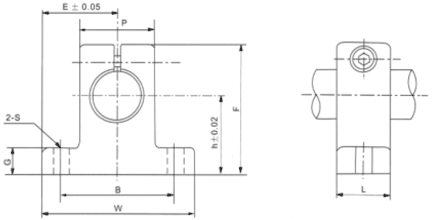

Thông số kỹ thuật
Kiểu |
Kích thước |
Bu lông |
DXF |
Bu lông xiết
| Bu lông lắp ghép |
Đường kính trong |
h |
E |
W |
L |
F |
G |
P |
B |
S |
dr |
SK-10A |
10 |
20 |
21 |
42 |
14 |
32.8 |
6 |
18 |
32 |
5.5 |
M4 |
M5 |
|
SK-12A |
12 |
23 |
21 |
42 |
14 |
37.5 |
6 |
20 |
32 |
5.5 |
M4 |
M5 |
|
SK-13A |
13 |
23 |
21 |
42 |
14 |
37.5 |
6 |
20 |
32 |
5.5 |
M4 |
M5 |
|
SK-16A |
16 |
27 |
24 |
48 |
16 |
44 |
8 |
25 |
38 |
5.5 |
M4 |
M5 |
|
SK-20A |
20 |
31 |
30 |
60 |
20 |
51 |
10 |
30 |
45 |
6.6 |
M5 |
M6 |
|
SK-25A |
25 |
35 |
35 |
70 |
24 |
60 |
12 |
38 |
56 |
6.6 |
M6 |
M6 |
|
SK-30A |
30 |
42 |
42 |
84 |
28 |
70 |
12 |
44 |
64 |
9 |
M6 |
M8 |
|
Đơn vị(㎜)
