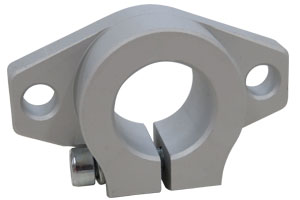

Gối đỡ cố định SHF (Theo chiều dọc)

Đặc điểm

SP là chi tiết cố định trục, thích hợp sử dụng khi cố định trục trượt theo chiều dọc.
Hiệu quả chống rỉ được cải thiện bằng cách xử lý vật liệu nhôm bằng anodizing.

Cấu tạo vật liệu các bộ phận
Vật liệu phần thân Hợp kim nhôm
Vật liệu vít ren Stainless không gỉ
Bề mặt được xử lý bằng anodizing.
SK サポートユニット(垂直仕様タイプ)

Thông số kỹ thuật

SK サポートユニット(垂直仕様タイプ)

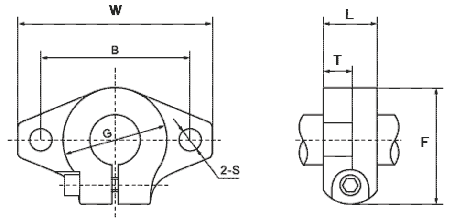

Kiểu Kích thước Bu lông DXF
Đường kính trong W L T F G B S Bu lông xiết Bu lông lắp ghép
dr
SHF-10A 10 43 10 5 24 20 32 5.5 M4 M5
SHF-12A 12 47 13 7 28 25 36 5.5 M4 M5
SHF-13A 13 47 13 7 28 25 36 5.5 M4 M5
SHF-16A 16 50 16 8 31 28 40 5.5 M4 M5
SHF-20A 20 60 20 8 37 34 48 7 M5 M6
SHF-25A 25 70 25 10 42 40 56 7 M5 M6
SHF-30A 30 80 30 12 50 46 64 9 M6 M8

Đơn vị(㎜)
