【光轴王国YSK】SUS304ロータリーシャフト

SUS304旋转轴是用作旋转运动的中心轴。
通过使用奥氏体不锈钢SUS304，即使在容易生锈的环境中也能发挥抗生锈的效果。

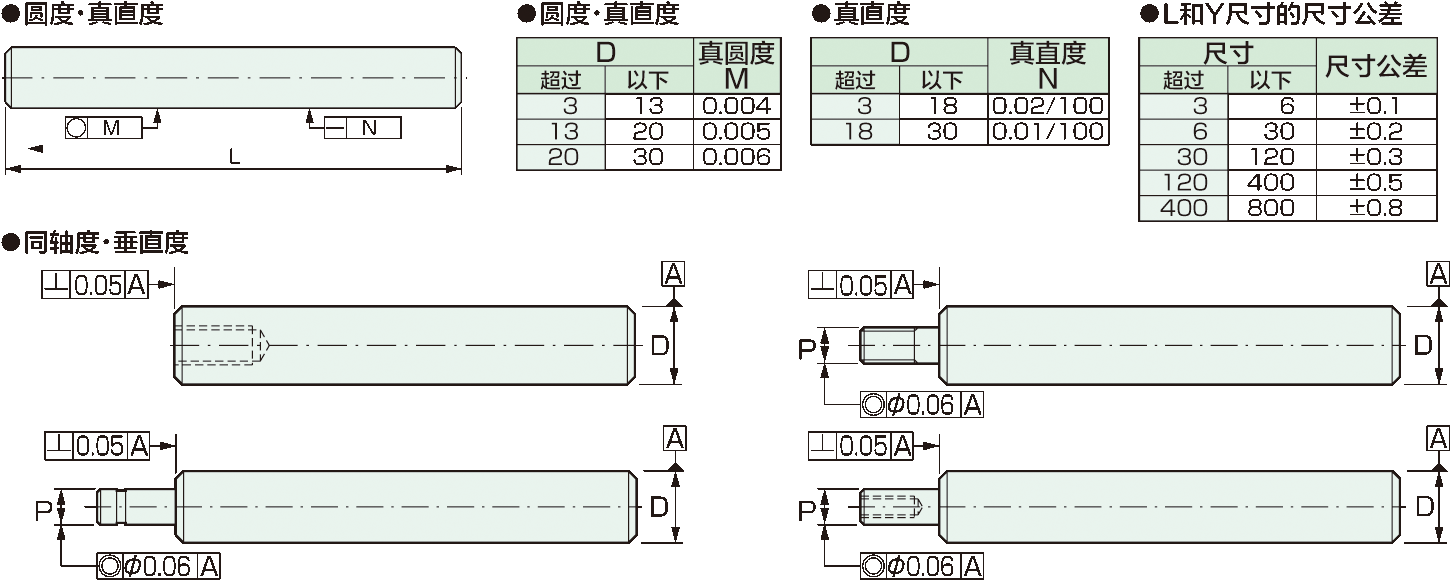

YSK的SUS304旋转轴还保证了圆度，直线度和同轴度等公差的高精度。
请使用YSK的高精度SUS304旋转轴吧。

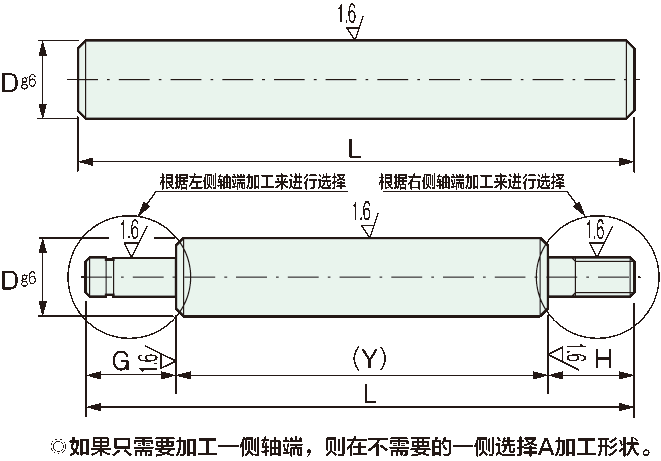

材料形状

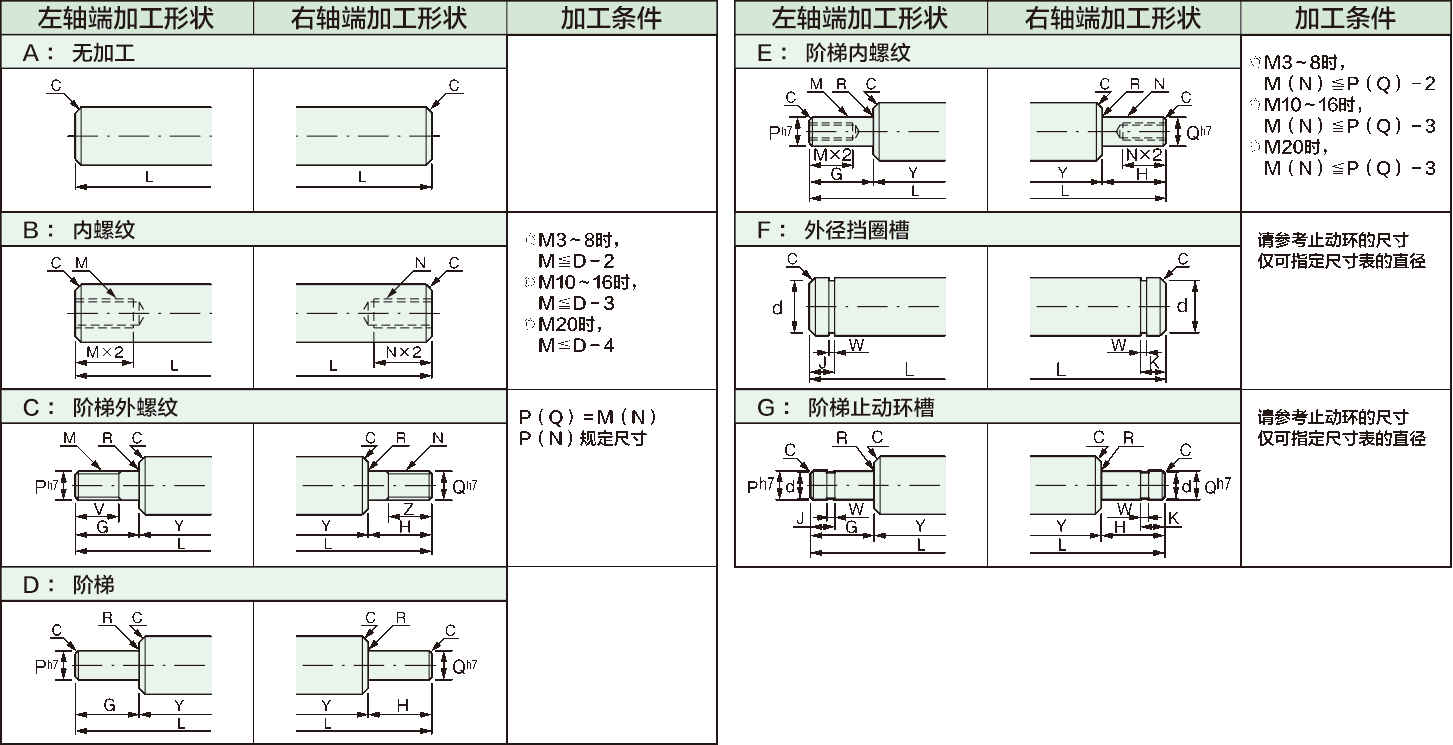

形式	左侧的轴端加工形状	右侧的轴端加工形状	D	L	G ・ H	V ・ Z	J ・ K	P ・ Q	M・N 选择	Y 最小	C	R
形式	左侧的轴端加工形状	右侧的轴端加工形状	以1mm为单位来指定	以1mm为单位来指定		以1mm为单位来指定			M・N 选择	Y 最小	C	R
SSY	A B C D E F G	A B C D E F G	6 8 12 13 16 20 25 30	20.0〜1500.0 （L≦D×50）	2≦G≦P×5 2≦H≦Q×5	2≦V≦M×3 2≦Z≦N×3 & B≦G－2 Z≦H－2 （M・N≦6的时候） B≦G－3 Z≦H－3 （M・N≦8・10的时候） B≦G－5 Z≦H－5 （M・N≦12的时候）	2≦J・K （D・P・Q≦6的时候) 3≦J・K （6＜D・P・Q≦10的时候） 4≦J・K （10＜D・P・Q≦20的时候） 6≦J・K （20＜D・P・Q的时候）	D/3≦P・Q≦D	3 4 5 6 8 10 12 16 20 24 30	D为6〜16的时候 Y≧20 D为20〜25的时候 Y≧25 D为30的时候 Y≧30	0.5	0.2

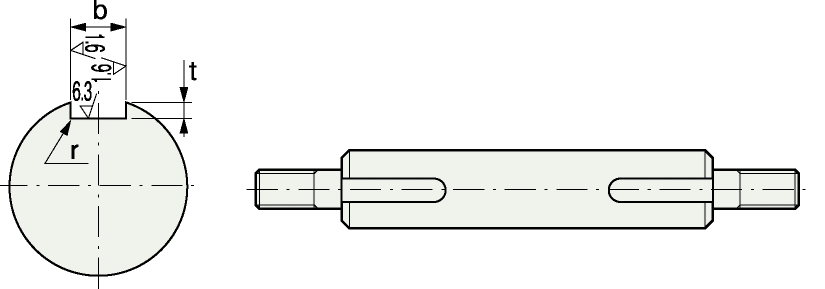

◎当KY / WKY / K = 0，KY + T≥L（Y）时，键槽的形状如下图所示。
