首页 YSK产品列表平行键

高精度，高质量的平行键 MACHINE KEY

錆びにくいステンレスシャフトYSU-1

YSK可以生产出高精度，高质量的平行键。平行键的材料为S50C和SUS316，并且产品精度极高。请让我们为您使用的光轴提供最匹配的平行键吧。

多种类型的平行键

YKM:双圆键:S50C
YKMS:不锈钢双圆键:SUS316
YKH:单侧圆头键:S50C
YKHS:不锈钢单侧圆头键:SUS316
YKK:双角键:S50C
YKKS:不锈钢双角键:SUS316

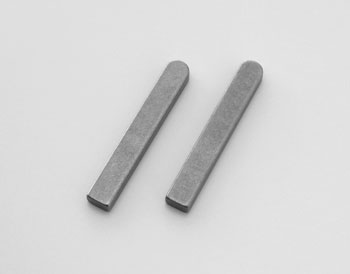

双圆键

両丸キー

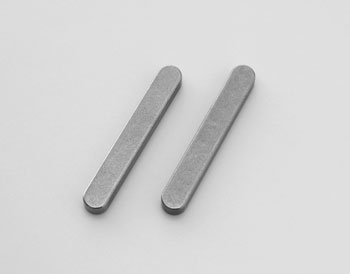

单侧圆头键

片丸キー

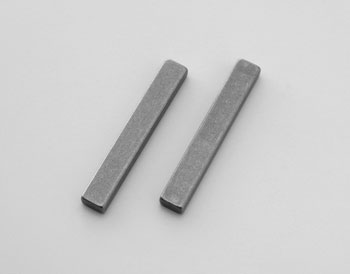

双角键

両角キー1

可以对应其他的加工要求

可接受单位长度为1mm的订单。
可对应JIS标准以外的特殊尺寸定制订单。
可支持特殊材料和硬化材料。

标准品列表

宽x高	长度
宽x高	8	10	12	14	15	16	18	20	22	24	25	28	30	32	35	40	45	50	55	60	65	70	75	80	85	90	100
2×2		○			○			○
3×3	○	○	○		○	○		○			○		○
4×4	○	○	○	○	○	○	○	○	○	○	○		○		○	○
5×5		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
6×6		○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
7×7					○			○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
8×7					○			○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
10×8								○			○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○	○
12×8											○		○		○	○	○	○	○	○	○	○	○	○	○	○	○

对应短时间出货

材质S50C：宽度为36 x 20毫米，长度最大对应为350毫米
材质SUS316：宽度为16 x 10mm，长度最大对应为300mm

JIS键尺寸公差

宽x高	宽度	高度
宽x高	允许公差(h9)	允许公差
2×2	0 -0.025	0 -0.025
3×3	0 -0.025	0 -0.025
4×4	0 -0.03	0 -0.03
5×5
6×6
7×7	0 -0.036	0 -0.036
8×7		0 -0.09
10×8
12×8	0 -0.043
14×9
16×10
18×11		0 -0.11
20×12	0 -0.052
22×14
25×14
28×16
32×18	0 -0.062
36×20	0 -0.062	0 -0.13

订单例

形式	ー	宽度(mm)	ー	长度(mm)
YKM	ー	10	ー	60
（示例）双圆键，材料：S50C，宽10mm，高8mm，长60mm

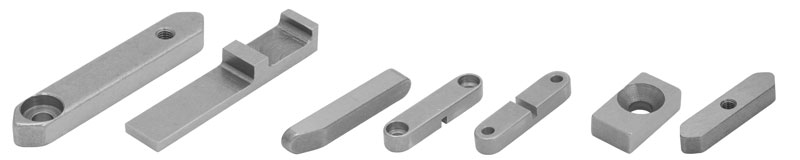

特殊键

我们还供应带有丝锥和沉孔的特殊按键。

special_key
