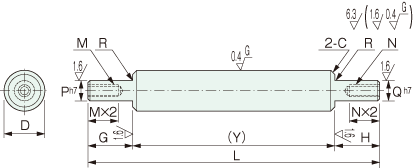

YSSEE两侧阶梯内螺纹型

材料・公差

> >
YSSEE
D公差 g6
材料QPD5（相当于SUS440C）
高频淬火（仅D部分） 硬度HRC56〜
YSSEE ステンレス リニアシャフト 両側段付めねじ
※QPD5是三洋特殊钢株式会社开发，制造和销售的钢材商品名称

形式

YSSEE ステンレス リニアシャフト 両側段付めねじ
形式Dg6L G ・ H P M（粗牙）・N（粗牙）
选择		 Y
最小		 R C
以1mm为单位来指定
YSSEE 8 −0.005
−0.014		 24〜800 2≦G≦P×4
2≦H≦Q×4		 6
 3 4 5                 20 0.3 0.5
10 24〜800 6〜 8
 3 4 5 6
12 −0.006
−0.017		 24〜1000 6〜10
 3 4 5 6 8
13 24〜1000 6〜11 3 4 5 6 8 10
15 24〜1000 6〜13
 3 4 5 6 8 10
16 24〜1200 6〜14   4 5 6 8 10
20 −0.007
−0.020		 29〜1200 8〜17
   4 5 6 8 10 12         25 1.0
25 29〜1200 8〜22
   4 5 6 8 10 12 16
30 34〜1500 9〜27
       6 8 10 12 16 20     30
35 −0.009
−0.025		 39〜1500 9〜32         8 10 12 16 20 24   35 0.5
40 44〜1500 11〜37           10 12 16 20 24 30 40
50 74〜1500  11〜47             12 16 20 24 30 70

追加工

外径公差变更 Y尺寸公差变更 带扳手槽加工 平切加工
g5・h5 YCK HCA・HCB DCA・DCB
外径公差变更
指定方式
g5或者h5
D g5 h5
许可公差(㎜)
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Y尺寸可进行变更。
指定方式
YCK
  • 200≦L<500的时候L±0.05
  • 200≦Y<500的时候Y±0.05
  • Y≧500的时候Y±0.1
  • 使用YCK时，Y可以以0.1㎜单位来进行指定
 外径部分有进行扳手槽加工
指定方式
HCA10・HCB8
HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
  • HCA、HCB以1mm为单位来指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0 or HCA≧1
    HCB=0 or HCB≧1
D W U
8 78
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外直径进行平切加工
指定方式
DCA10/A8・DCB20/B10
DCA:从左外径端面开始的位置
DCB:从右外径端面开始的位置
  • DCA、DCB以1mm为单位来指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0 or DCA≧1
    DCB=0 or DCB≧1
  • A(B)≦3×D
    A(B)以1mm为单位来指定

D H
8〜16 1
20〜40 2
50 3

订单的形式

形式ーDーLーGーPーMーHーQーNー追加工(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSSEEー20ー650ーG50ーP10ーM8ーH40ーQ8ーN6ーh5DCA20/A10
