HOME   YSK产品列表  直线光轴系列产品  YSS不锈钢 光轴   YSSEC

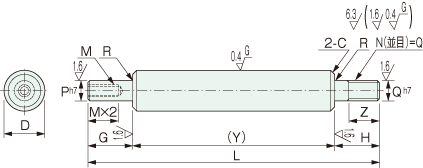

YSSEC 一侧阶梯内螺纹型 一侧阶梯外螺纹型

材料・公差

> >
YSSEC
D公差 g6
材料QPD5（相当于SUS440C）
高频淬火（仅D部分） 硬度HRC56〜
YSSEC ステンレスリニアシャフト 片側段付めねじ・片側段付おねじ
※QPD5是三洋特殊钢株式会社开发，制造和销售的钢材商品名称

形式

YSSEC ステンレスリニアシャフト 片側段付めねじ・片側段付おねじ
形式 Dg6 L G H Z P M
(粗牙)选择		 Q
选择		 Y
最小		 R C
以1mm为单位来指定
YSSEC 8 −0.005
−0.014		 24〜800 2≦G≦P×4 2≦H≦Q×5

Z≦H－2
（Q≦6的时候）

Z≦H－3
（Q＝8 ・10的时候）

Z≦H－5
（Q≧12的时候）

 6 3 4 5                 3 4 5 6 8             20 0.3 0.5
10 24〜800 6〜 8
 3 4 5 6                 4 5 6 8 10
12 −0.006
−0.017		 24〜1000 6〜10 3 4 5 6 8                 5 6 8 10 12
13 24〜1000 6〜11 3 4 5 6 8 10               5 6 8 10 12
15 24〜1000 6〜13
 3 4 5 6 8 10               5 6 8 10 12
16 24〜1200 6〜14
   4 5 6 8 10               5 6 8 10 12 16
20 −0.007
−0.020		 29〜1200 8〜17   4 5 6 8 10 12               6 8 10 12 16 20     25 1.0
25 29〜1200 8〜22
   4 5 6 8 10 12 16               8 10 12 16 20 24
30 34〜1500 9〜27       6 8 10 12 16 20             8 10 12 16 20 24 30 30
35 −0.009
−0.025		 39〜1500 9〜32         8 10 12 16 20 24             10 12 16 20 24 30 35 0.5
40 44〜1500 11〜37           10 12 16 20 24 30             12 16 20 24 30 40
50 74〜1500  11〜47             12 16 20 24 30               16 20 24 30 70

追加工

外径公差变更 Y尺寸公差变更 带扳手槽加工 平切加工 外螺纹变更成细牙 外螺纹的刀槽加工
g5・h5 YCK HCA・HCB DCA・DCBQBP・QSP QON
外径公差变更
指定方式
g5或者h5
D g5 h5
许可公差(㎜)
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Y尺寸可进行变更。
指定方式
YCK
  • 200≦L<500的时候L±0.05
  • 200≦Y<500的时候Y±0.05
  • Y≧500的时候Y±0.1
  • 使用YCK时，Y可以以0.1㎜单位来进行指定
 外径部分有进行扳手槽加工
指定方式
HCA10・HCB8
HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
  • HCA、HCB以1mm为单位来指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0 or HCA≧1
    HCB=0 or HCB≧1
D W U
8 78
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外直径进行平切加工
指定方式
DCA10/A8・DCB20/B10
DCA:从左外径端面开始的位置
DCB:从右外径端面开始的位置
  • DCA、DCB以1mm为单位来指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0 or DCA≧1
    DCB=0 or DCB≧1
  • A(B)≦3×D
    A(B)以1mm为单位来指定

D H
8〜16 1
20〜40 2
50 3
将外螺纹更改为下表中所示的细螺纹。
指定方式
QBP12

    QBP→对应轴承螺母的细牙

    QSP→对应气缸的细目螺距

D QBP轴承的细牙螺母 QSP气缸
8 3 4 5 6 8 10
10   4 5 6 8 10 12         10
12   5 6 8 10 12         10 12
13   5 6 8 10 12         10 12
15   5 6 8 10 12         10 12 14
16     6 8 10 12 15       10 12 14
20     6 8 10 12 15 17 20   10 12 14 18
25       8 10 12 05 17 20 25   10 12 14 18
30       8 10 12 15 17 20 25 30 10 12 14 18
35         10 12 15 17 20 25 30 10 12 14 18
40           12 15 17 20 25 30   12 14 18
50             15 17 20 25 30     14 18
牙距 0.35 0.5 0.75 1.0 1.5 1.25 1.5
  • 请将Q尺寸改为QBP(QSP)并进行指定。
  • Q尺寸与QBP(QSP)相同。
Q部位进行刀槽加工
指定方式
PON
粗牙
Q(=N)QON
64.9
86.6
108.3
1210.0
1613.8
2017.2
2420.7
3026.2
细牙
QBPQON
65.1
86.9
108.9
1210.9
1513.9
1715.9
2018.9
2523.3
3028.3
QSPQON
108.6
1210.3
1412.3
1816.3

订单的形式

形式ーDーLーGーPーMーHーZーQ(QBP・QSP)ー追加工(g5,h5,YCK,HCA,HCB,DCA,DCB,QON)
YSSECー20ー650ーG50ーP10ーM8ーH40ーZ30ーQ10ーYCKHCB20
