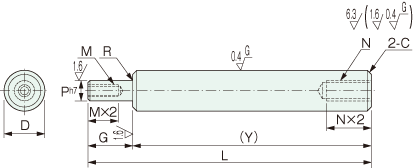

【光轴王国YSK】直线光轴/YSSEB一侧阶梯内螺纹型一侧外螺纹型

材料・公差

> >

YSSEB
D公差	g6
材料	QPD5（相当于SUS440C）
高频淬火（仅D部分）	硬度HRC56〜

形式

形式	Dg6		L	G	P	M(粗牙) 选择											N(粗牙) 选择											Y 最小	R	C
形式	Dg6		以1mm为单位来指定			M(粗牙) 选择											N(粗牙) 选择											Y 最小	R	C
YSSEB	8	−0.005 −0.014	22〜800	2≦G≦P×4	6	3	4	5									3	4	5									20	0.3	0.5
	10	−0.005 −0.014	22〜800		6〜 8	3	4	5	6								3	4	5	6
	12	−0.006 −0.017	22〜1000		6〜10	3	4	5	6	8								4	5	6	8
	13		22〜1000		6〜11	3	4	5	6	8	10							4	5	6	8
	15		22〜1000		6〜13	3	4	5	6	8	10							4	5	6	8	10
	16		22〜1200		6〜14		4	5	6	8	10							4	5	6	8	10
	20	−0.007 −0.020	27〜1200		8〜17		4	5	6	8	10	12						4	5	6	8	10	12					25		1.0
	25		27〜1200		8〜22		4	5	6	8	10	12	16					4	5	6	8	10	12	16				25
	30		32〜1500		9〜27				6	8	10	12	16	20						6	8	10	12	16	20			30
	35	−0.009 −0.025	37〜1500		9〜32					8	10	12	16	20	24						8	10	12	16	20	24		35	0.5
	40		42〜1500		11〜37						10	12	16	20	24	30						10	12	16	20	24	30	40
	50		72〜1500		11〜47							12	16	20	24	30							12	16	20	24	30	70

追加工

外径公差变更

Y尺寸公差变更

带扳手槽加工

平切加工

内螺纹变更细牙

g5・h5

YCK

HCA・HCB

DCA・DCB

NSP

          外径公差变更
指定方式
g5或者h5

                D
                g5
                h5

                许可公差(㎜)

                8
                 -0.005
-0.011
                 0
-0.006

                10

                12
                 -0.006
-0.014
                 0
-0.008

                13

                15

                16

                20
                 -0.007
-0.016
                 0
-0.009

                25

                30

                35
                 -0.009
-0.020
                 0
-0.011

                40

                50

          L尺寸公差变更
指定方式
LCK

            200≦L<500的时候L±0.05
200≦Y<500的时候Y±0.05
Y≧500的时候Y±0.1
使用YCK时，Y可以以0.1㎜单位来进行指定

          外径部分有进行扳手槽加工
指定方式
HCA10・HCB8
 HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
            HCA、HCB以1mm为单位来指定

              HCA+U≦Y

              HCB+U≦Y

              HCA=0 or HCA≧1

              HCB=0 or HCB≧1

                D
                W
                U

                8
                7
                8

                10
                8

                12
                10
                10

                13
                11

                16
                14

                20
                17

                25
                22

                30
                27
                15

                35
                30

                40
                36
                20

                50
                41

          外直径进行平切加工
 指定方式
DCA10/A8・DCB20/B10
 DCA:从左外径端面开始的位置
DCB:从右外径端面开始的位置
            DCA、DCB以1mm为单位来指定

              DCA+A≦Y

              DCB+B≦Y

              DCA=0 or DCA≧1

              DCB=0 or DCB≧1

A(B)≦3×D

              A(B)以1mm为单位来指定

                D
                H

                8〜16
                1

                20〜40
                2

                50
                3

          将内螺纹更改为下表中所示的细螺纹。
 指定方式
NSP12
	          DNSP
128
138
15810
16810
208101214
25810121418
30810121418
35810121418
4010121418
50121418
牙距1．001.251.50

	          请将N尺寸更改为指定的NSP。
N尺寸与NSP的尺寸相同。

订单的形式

形式	ー	D	ー	L	ー	G	ー	P	ー	M	ー	N(NSP)	ー	追加工	(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSSEB	ー	20	ー	650	ー	G50	ー	P10	ー	M6	ー	N8	ー	YCK	HCB20
