YSSDB 一侧阶梯型 一侧内螺纹型

材料・公差

> >
YSSDB
D公差 g6
材料QPD5（相当于SUS440C）
高频淬火（仅D部分） 硬度HRC56〜
YSSDB ステンレス リニアシャフト 片側段付・片側めねじ
※QPD5是三洋特殊钢株式会社开发，制造和销售的钢材商品名称

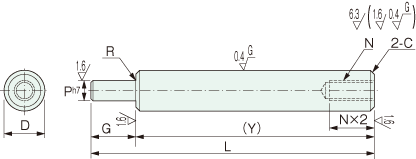

形式

YSSDB ステンレス リニアシャフト 片側段付・片側めねじ
形式Dg6 L G P N(粗牙)
选择		 Y
最小		 R C
以1mm为单位来指定
YSSDB 4 −0.004
−0.012		 22〜300 2≦G≦P×5 P≦3 2 20 0.2 0.2以下
5 22〜400 2.6 3
6 22〜600 3 0.3 0.5
8 −0.005
−0.014		 22〜800 3 4 5
10 22〜800 3 4 5 6
12 −0.006
−0.017		 22〜1000 P≦5 4 5 6 8
13 22〜1000 4 5 6 8
15 22〜1000 4 5 6 8 10
16 32〜1200 4 5 6 8 10
20 −0.007
−0.020		 27〜1200 4 5 6 8 10 12   25 1.0
25 27〜1200 P≦10 4 5 6 8 10 12 16
30 32〜1500 6 8 10 12 16 20   30
35 −0.009
−0.025		 37〜1500 P≦16 8 10 12 16 20 24 35 0.5
40 42〜1500 10 12 16 20 24 30 40
50 72〜1500  12 16 20 24 30 70

追加工

外径公差变更 Y尺寸公差变更 带扳手槽加工 平切加工 内螺纹变更细牙
g5・h5 YCK HCA・HCB DCA・DCB NSP
外径公差变更
指定方式
g5或者h5
D g5 h5
许可公差(㎜)
4 -0.004
-0.009 		0
-0.005
5
6
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
L尺寸公差变更
指定方式
LCK
  • 200≦L<500的时候L±0.05
  • 200≦Y<500的时候Y±0.05
  • Y≧500的时候Y±0.1
  • 使用YCK时，Y可以以0.1㎜单位来进行指定
 外径部分有进行扳手槽加工
指定方式
HCA10・HCB8
HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
  • HCA、HCB以1mm为单位来指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0 or HCA≧1
    HCB=0 or HCB≧1
  • D4〜5无法指定
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外直径进行平切加工
指定方式
DCA10/A8・DCB20/B10
DCA:从左外径端面开始的位置
DCB:从右外径端面开始的位置
  • DCA、DCB以1mm为单位来指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0 or DCA≧1
    DCB=0 or DCB≧1
  • A(B)≦3×D
    A(B)以1mm为单位来指定

D H
4〜5 0.5
6〜16 1
20〜40 2
50 3
将内螺纹更改为下表中所示的细螺纹。
指定方式
NSP12
DNSP
128
138
15810
16810
208101214
25810121418
30810121418
35810121418
4010121418
50121418
牙距1．001.251.50
  • 请将N尺寸更改为指定的NSP。
  • N尺寸与NSP的尺寸相同。

订单的形式

形式ーDーLーGーPーN(NSP)ー追加工(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSSDBー20ー650ーG50ーP10ーN8ーg5HCB20
