【光轴王国YSK】直线光轴/YSSAA 直线型

材料・公差

> >

YSSAA
D公差	g6
材料	QPD5（相当于SUS440C）
高频淬火（仅D部分）	硬度HRC56〜

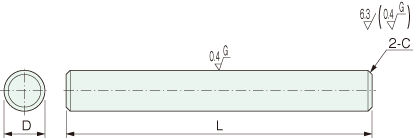

形式

形式	Dg6		L 以1mm为单位来指定	C
YSSAA	3	−0.002 −0.008	10〜200	0.5
	4	−0.004 −0.012	10〜300
	5		10〜500
	6		20〜600
	8	−0.005 −0.014	20〜1000
	10	−0.005 −0.014	20〜1000
	12	−0.006 −0.017	20〜1500
	13		25〜1500
	15		25〜2000
	16		30〜2000
	20	−0.007 −0.020	30〜2000	1.0
	25		35〜3000
	30		35〜3000
	35	−0.009 −0.025	35〜3000
	40		50〜3000
	50		65〜3000

追加工

外径公差变更

L尺寸公差变更

带扳手槽加工

平切加工

g5・h5

LCK

HCA・HCB

DCA・DCB

          外径公差变更
指定方式
g5或者h5

                D
                g5
                h5

                许可公差(㎜)

                3
                -0.002

                -0.006

                 0

                -0.004

                4
                -0.0024

                  -0.009

                 0

                  -0.005

5
6

                8
                 -0.005

                -0.011
                 0

                -0.006

                10

                12
                 -0.006

                -0.014
                 0

                -0.008

                13

                15

                16

                20
                 -0.007

                -0.016
                 0

                -0.009

                25

                30

                35
                 -0.009

                -0.020
                 0

                -0.011

                40

                50

          L尺寸公差变更
指定方式
LCK

            L<200的时候L±0.03
200≦L<500的时候L±0.05
500≦L≦1500的时候L±0.1
L>1500的时候无法指定
使用LCK时，可以以0.1 mm为单位来指定L

          外径部分有进行扳手槽加工
指定方式
HCA10・HCB8
 HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
            HCA、HCB以1mm为单位来指定

              HCA+U≦L

              HCB+U≦L

              HCA=0 or HCA≧1

             HCB=0 or HCB≧1
D3〜5无法指定

                D
                W
                U

                6
                5
                8

                8
                7

                10
                8

                12
                10
                10

                13
                11

                16
                14

                20
                17

                25
                22

                30
                27
                15

                35
                30

                40
                36
                20

                50
                41

          外直径进行平切加工
 指定方式
DCA10/A8・DCB20/B10
 DCA:从左外径端面开始的位置
DCB:从右外径端面开始的位置
            DCA、DCB以1mm为单位来指定

              DCA+A≦L

              DCB+B≦L

              DCA=0 or DCA≧1

              DCB=0 or DCB≧1

A(B)≦3×D

            A(B)以1mm为单位来指定

                D
                H

                3〜5
                0.5

                6〜16
                1

                20〜40
                2

                50
                3

订单的形式

形式	ー	D	ー	L	ー	追加工	(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSSAA	ー	20	ー	650	ー	h5
