YSPDC直线管轴一侧阶梯型一侧外螺纹型

材料・公差

YSPDC
D公差	g6
材料	SUJ2
高频淬火（仅D部分）	硬度HRC60以上

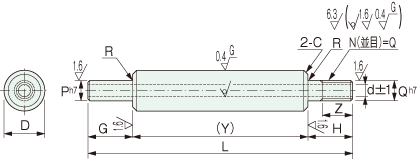

形式

形式	Dg6		L	G	P	H	Z	Q 选择								d	Y 最小	R	C
形式	Dg6		以1mm为单位来指定					Q 选择								d	Y 最小	R	C
YSPDC	6	−0.004 −0.012	24〜600	2≦G≦P×3	5≦P＜D	2≦G≦P×5	Z≦H－2 （Q≦6的时候） Z≦H－3 （Q≦8 ・10的时候） Z≦H－5 （Q≧12的时候）	6								2	20	0.3	0.5
	8	−0.005 −0.014	24〜800		6≦P＜D				8							3
	10	−0.005 −0.014	24〜800		7≦P＜D				8	10						4
	12	−0.006 −0.017	24〜1000		10≦P＜D					10	12					6
	13		24〜1000		10≦P＜D						12					7
	16		24〜1200		11≦P＜D							16				8
	20	−0.007 −0.020	29〜1200		13≦P＜D							16	20			10	25
	20		29〜1200		16≦P＜D								20			14			1.0
	25		29〜1200		18≦P＜D									24		15
	30		34〜1500		20≦P＜D									24	30	16	30
	35	−0.009 −0.025	39〜1500		24≦P＜D										30	19	35	0.5
	40	−0.009 −0.025	44〜1500		25≦P＜D										30	20	40	0.5

追加工

外径公差变更

Y尺寸公差变更

带扳手槽加工

平切加工

g5・h5

YCK

HCA・HCB

DCA・DCB

外径公差变更
指定方式
g5或者h5

			Dg5h5
许可公差(mm)
6-0.004
-0.009
0
-0.005
8-0.005
-0.011
0
-0.006
10
12-0.006
-0.014
0
-0.008
13
16
20-0.007
-0.016
0
-0.009
25
30
35-0.009
-0.020
0
-0.011
40

	Y尺寸可进行变更。
指定方式
YCK

200≦L<500的时候L±0.05
200≦Y<500的时候Y±0.05
Y≧500的时候Y±0.1
使用YCK时，Y可以以0.1㎜单位来进行指定

	外径部分有进行扳手槽加工

指定方式
HCA10・HCB8

HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
HCA、HCBは以1mm为单位来指定
HCA+U≦Y
HCB+U≦Y
HCA=0 or HCA≧1
HCB=0 or HCB≧1

DWU
658
87
108
121010
1311
1614
2017
2522
302715
3530
403620

	外直径进行平切加工

	指定方式
DCA10/A8・DCB20/B10

DCA:从左外径端面开始的位置
DCB:从右外径端面开始的位置
DCA、DCBは以1mm为单位来指定
DCA+A≦Y
DCB+B≦Y
DCA=0 or DCA≧1
DCB=0 or DCB≧1
A(B)≦3×D
A(B)は以1mm为单位来指定


DH
6〜161
20〜402

订单的形式

形式	ー	D	ー	L	ー	(d)	ー	G	ー	P	ー	H	ー	Z	ー	Q	ー	追加工	(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSPDC	ー	20	ー	650	ー	(10)	ー	G50	ー	P15	ー	H30	ー	Z25	ー	Q16	ー	h5	DCB20/B10
